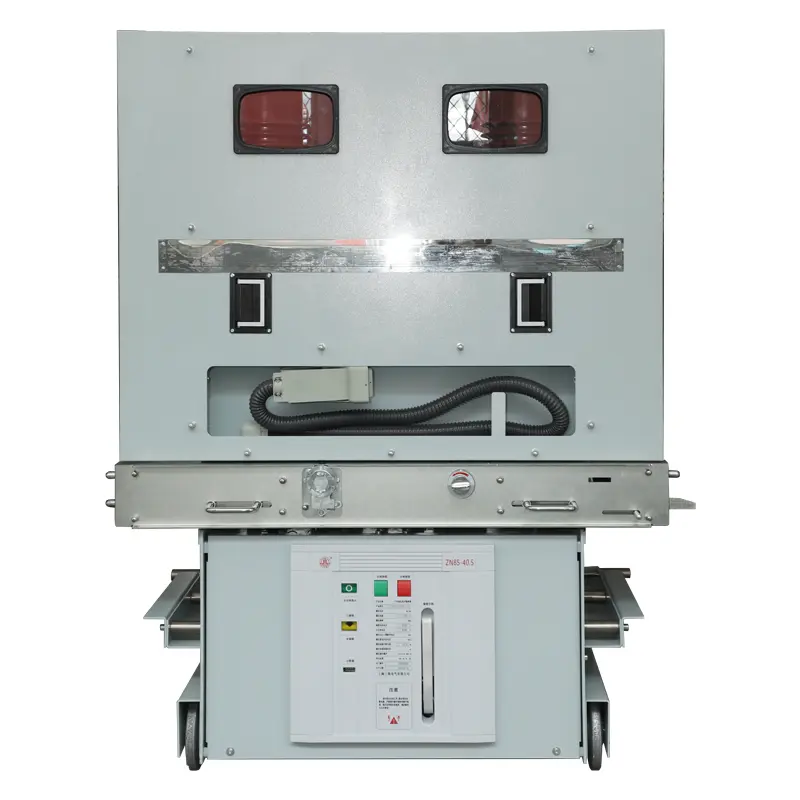

Întrerupător de circuit de vid pentru interior HV

Disjunctorul cu vid pentru interior SanGao HV adoptă o structură de izolație solidă și utilizează tehnologia avansată de etanșare epoxidice pentru a combina organic camerele de stingere a arcului cu vid, circuitele electrice principale, suporturile de izolație și alte componente într-un stâlp sigilat integrat pentru prima dată. S-a rezolvat cu succes problema toleranței de mediu a întrerupătoarelor de circuit în vid, făcând aplicarea lor mai răspândită.

Stâlpul solid sigilat integrat adoptă tehnologia de autoconvecție, rezolvând în mod inteligent problema disipării căldurii cauzate de structurile solide de izolație. Seria VBR (VS1) -12 întrerupătorul de circuit de înaltă tensiune de interior sigilat solid este un întrerupător care realizează conceptul de întreținere fără întreținere în China.

Aplicarea camerei de stingere a arcului HV Indoor Vacuum Circuit Breaker cu durată lungă de viață și a tehnologiei de etanșare a turnării epoxidice asigură integrarea fără întreținere a stâlpului sigilat, iar mecanismul de funcționare cu magnet permanent de înaltă fiabilitate care poate fi utilizat asigură funcționarea fără întreținere a mecanismului de operare. Partea de control electronic abandonează comutatorul auxiliar tradițional și îl înlocuiește cu un comutator de proximitate fotoelectric și adoptă o sursă de alimentare complet electronică și o unitate de control inteligentă pentru a asigura funcționarea fără întreținere a părții de control electronic.

Întrerupătorul de circuit de vid pentru interior HV este un aparat de comutare interioară pentru sisteme de alimentare trifazate de curent alternativ de 50 Hz cu o tensiune nominală de 12 kV. Acesta servește ca unitate de protecție și control pentru echipamentele rețelei electrice și echipamentele electrice din întreprinderile industriale și miniere. Potrivit pentru locuri care necesită funcționare frecventă la curentul nominal de lucru sau deconectări multiple ale curentului de scurtcircuit.

Întrerupătorul adoptă un design integrat al mecanismului de operare și al corpului întreruptorului, care poate fi folosit ca unitate de instalare fixă ​​sau echipat cu un mecanism de propulsie dedicat pentru a forma o unitate de cărucior de mână.

Întrerupătorul de circuit de vid pentru interior HV este potrivit pentru sistemele de alimentare cu curent alternativ trifazic cu o tensiune nominală de 12KV și o frecvență de 50Hz. Poate fi utilizat pe scară largă în centrale electrice, substații, petrochimie, metalurgie, aeroporturi de producție și zone rezidențiale ca dispozitiv de control și protecție pentru instalațiile electrice. Este potrivit în special pentru locurile în care operarea frecventă sau curenții de scurtcircuit multipli sunt deconectați sub curentul nominal. Poate fi instalat în aparate de comutație izolate cu aer din interior (cum ar fi KYN28 și KYN96) pentru a sprijini utilizarea. Întrerupătorul este în conformitate cu cerințele GB1984 „Întrerupătoare de înaltă tensiune AC”, JB Factory T3855 „Întrerupătoare de înaltă tensiune AC”, DL/T 403 „Condiții tehnice pentru comandarea 12KV~40.5kV întreruptoare de înaltă tensiune” și îndeplinește standardele relevante precum IEC1602711-16027.

Mediu de utilizare:

Temperatura mediului: nu mai mare de +40C, nu mai mică de -15 ℃ (depozitarea și transportul permise la -30% C);

Altitudine: nu depășește 2000m;

Umiditate relativă: medie zilnică nu depășește 95%, media lunară nu depășește 90%, presiunea medie zilnică a vaporilor saturați nu depășește 2,2x10 MPa, media lunară nu depășește 1,8x10 ° MPa:

Intensitate seismică: să nu depășească nivelul 8;

Un loc fără incendiu, explozie, poluare gravă, coroziune chimică și vibrații severe.
