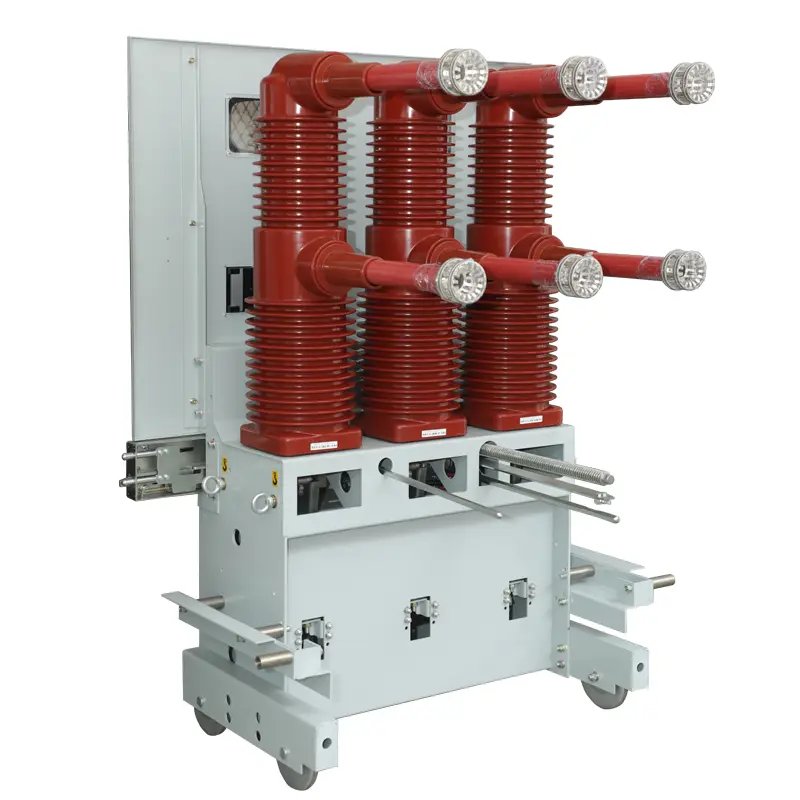

Întrerupător cu vid de tip cărucior de mână

Întrerupătorul cu vid de tip cărucior de mână SanGao de înaltă calitate este potrivit pentru utilizarea în sisteme trifazate de 50 HZ, 40,5 kV și poate fi utilizat pentru curent de sarcină, curent de suprasarcină și curent de defect în întreprinderi industriale și miniere, centrale electrice și substații. De asemenea, este potrivit pentru scenarii de operare frecventă. Acest întrerupător adoptă o structură de aspect superioară și inferioară, reducând eficient adâncimea întreruptorului.

Caracteristică

Fabricarea disjunctorului cu vid tip cărucior de mână respectă standardele naționale ale Chinei GB1984-2003 „Întrerupătoare de înaltă tensiune AC”, DL/T403-2000 „Condiții tehnice pentru comandarea întreruptoarelor cu vid pentru interior de 3,6-40,5 kV” și standarde EC pozitive relevante și funcția de interblocare de încredere. Mecanismul de acționare al întreruptorului este un tip de stocare a energiei cu arc, care poate fi acționat prin stocare de energie AC sau DC sau acționat manual.

Întrerupătorul poate fi echipat și cu un mecanism de acționare cu magnet permanent de lungă durată, cu o durată de viață mecanică de până la 20000 de ori și poate fi utilizat în situații de funcționare extrem de frecvente.

Întrerupătorul este proiectat într-o structură împărțită față și spate, care poate fi utilizată ca unitate de instalare fixă ​​sau ca unitate montată la mijloc cu șasiul.

Adoptând o structură de izolație compozită, camera de stingere a arcului trifazat și corpul încărcat asociat sunt izolate prin trei incinte independente de izolație din rășină epoxidice. După adoptarea structurii de izolație compozită, întrerupătorul de circuit îndeplinește cerințele privind distanța de aer și distanța de scurgere în condiții normale de funcționare și reduce efectiv volumul întreruptorului. Camera de stingere a arcului de vid al circuitului electric principal și conexiunea conductivă dinamică și statică sunt instalate în interiorul structurii de izolație, făcând distanța fază la fază de numai 300 mm.

Toate conexiunile electrice din circuitul principal sunt fixe și au fiabilitate ridicată

Mediu de utilizare:

Altitudine: sub 3000m;

Temperatura mediului: maxim +40 ℃, minim -15 ℃;

Umiditate relativă: medie zilnică nu depășește 95%, media lunară nu depășește 90%

Intensitate seismică: sub nivelul 8;

Locuri fără incendiu, explozie, gaze corozive și vibrații severe,
