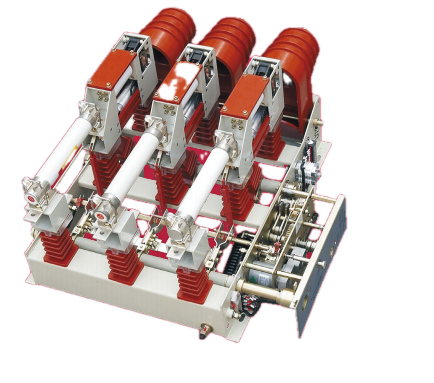

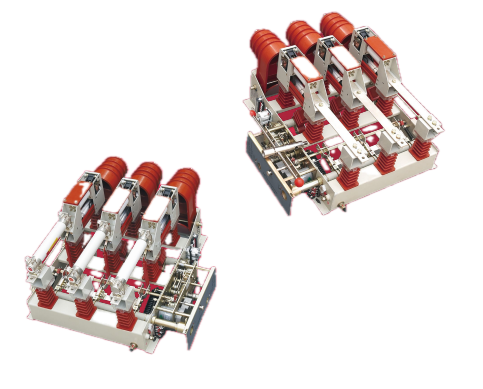

Comutator de întrerupere a încărcăturii cu vid și aparat combinat de siguranțe

Comutatorul de întrerupere a sarcinii în vid și aparatul de combinare a siguranței integrează un întrerupător cu vid cu un sistem de coordonare a declanșării siguranțelor. În condiții normale de sarcină, comutatorul funcționează independent. Când un curent de defecțiune depășește valoarea nominală a siguranței, știftul percutor al siguranței declanșează mecanic mecanismul de declanșare a comutatorului, deschizând contactele principale și eliberând circuitul. Distanța de izolație cu acțiune directă și distanța de deschidere a întreruptorului sunt realizate într-o singură cursă. Un obturator de împământare, interblocat cu întrerupătorul de împământare, asigură o legătură vizibilă la pământ pentru întreținere. Atat la 12 kV și 630 A cu un curent de scurtă durată de 20 kA, aparatul este construit pentru servicii fiabile atât în ​​rețelele de distribuție urbane, cât și rurale.

Principiul de lucru

În interiorul întreruptorului cu vid, contactele sunt sigilate într-un mediu de vid înalt (de obicei sub 10⁻⁴ Pa). Când contactele se separă sub sarcină, din materialul de contact evaporat se formează un arc de vapori metalici. Cu toate acestea, deoarece vidul nu conține practic molecule de gaz pentru ionizare, arcul nu se poate susține singur și se stinge la prima trecere naturală prin zero a curentului AC. Vaporii de metal se condensează rapid pe suprafețele de contact și pe ecrane, restabilind rezistența dielectrică în câteva milisecunde. Această metodă de stingere a arcului nu necesită medii externe (ulei sau SF₆) și are ca rezultat o eroziune minimă de contact.

Avantajele produsului

Comutare și protecție combinată

Întrerupătorul nostru de întrerupere a sarcinii în vid și aparatul combinat de siguranțe efectuează comutarea de rutină a sarcinii și, cu siguranțe, asigură întreruperea scurtcircuitului. Acest lucru elimină necesitatea unui întrerupător separat pe fiecare alimentator, reducând cheltuielile de capital.

Amprentă compactă

Mecanismul de antrenare reduce stresul de tensiune asupra întreruptorului în afara momentului de comutare, permițând un întrerupător mai mic și dimensiunea generală a aparatului. Acest lucru permite amenajări cu densitate mai mare în unitățile principale de inel și substații compacte.

Funcționare cu o singură cursă

Distanța de izolare și distanța de deschidere a întreruptorului sunt realizate într-o singură mișcare, simplificând secvența de comutare și reducând potențialul de eroare a operatorului.

Împământare vizibilă pentru siguranță

Obturatorul de împământare, interblocat cu întrerupătorul de împământare, oferă o indicație fizică și vizuală a izolării, permițând accesul în siguranță la întreținere fără dispozitive de împământare suplimentare.

Tehnologie fără SF₆

Întreruperea vidului elimină preocupările legate de gazele cu efect de seră și evită procedurile de manipulare, testare a scurgerilor și reumplere asociate echipamentelor SF₆.

Diagnosticarea defecțiunilor

Funcționarea frecventă a siguranței indică de obicei probleme de bază ale sistemului. Următoarele sunt cauzele principale și măsurile corective:

Scurtcircuit sistem: Când are loc un scurtcircuit, curentul de defect topește rapid elementul siguranței. Defecțiunea trebuie localizată și eliminată (de exemplu, reparați cablul sau înlocuiți echipamentul defect) înainte de a înlocui siguranța cu valoarea nominală corectă.

Suprasarcină susținută: Funcționarea continuă peste curentul nominal generează căldură excesivă, determinând topirea siguranței. Sarcina trebuie redusă până la limita nominală a aparatului sau valoarea siguranței trebuie să fie îmbunătățită în coordonare cu studiile de protecție a sistemului.

Selectare incorectă a siguranței: Dacă valoarea nominală a elementului siguranței este prea mică pentru aplicație, se va produce o funcționare neplăcută. Verificați valoarea siguranței în raport cu capacitatea transformatorului sau a alimentatorului și înlocuiți-l cu un element dimensionat corespunzător conform diagramelor de coordonare ale producătorului.

Parametrii tehnici

Medii de aplicație

Rețele urbane inelare

Întrerupătorul de întrerupere a sarcinii în vid și aparatul de combinare a siguranței servesc ca comutator de secționare în unitățile principale inelare (RMU). Dimensiunile compacte, realizate prin proiectarea mecanismului de antrenare, permit configurații cu densitate mai mare a instalațiilor de distribuție în substații urbane cu spațiu limitat. Separatorul de împământare integrat simplifică procedurile de întreținere, reducând timpii de întrerupere în timpul lucrului programat.

Instalatii industriale

Pentru instalațiile industriale cu mai multe centre de sarcină, comutatorul de întrerupere a sarcinii în vid și unitatea combinată de siguranțe asigură comutarea sarcinii la intrarea transformatorului și punctele de alimentare. Opțiunea de combinare întrerupător-siguranță oferă protecție la scurtcircuit fără cheltuiala unui întrerupător de circuit complet în vid, potrivită pentru alimentatoarele necritice în care protecția împotriva defecțiunilor este asigurată în amonte.

Rețelele de distribuție rurală

Distribuția rurală prezintă provocări specifice: lungimi mari de alimentare, încărcare variabilă și fluctuații de tensiune. La sfârșitul alimentatoarelor lungi de 10 kV, căderea de tensiune în perioadele de sarcină de vârf poate fi semnificativă, rezultând o tensiune scăzută la sediul clientului. Aparatul abordează acest lucru în două moduri. În primul rând, instalarea în puncte strategice de-a lungul alimentatoarelor lungi permite operatorilor de rețea să secționeze linia, izolând defecțiunile și reducând zonele de întrerupere. În al doilea rând, aparatul poate comuta prizele transformatoarelor și băncile de condensatoare, permițând operatorilor să gestioneze mai eficient profilurile de tensiune. În contexte rurale, necesitatea redusă de întreținere a aparatului este deosebit de valoroasă – echipajele de întreținere pot parcurge distanțe considerabile pentru a ajunge la un loc, astfel încât fiabilitatea echipamentului între vizite reduce direct costurile de operare.

FAQ

Î1: Cum întrerupătorul cu vid stinge arcul?

Când contactele din interiorul întreruptorului cu vid se separă sub sarcină, între suprafețele de contact se formează un arc de vapori metalic. Deoarece întrerupătorul menține un vid ridicat cu puține molecule de gaz disponibile pentru ionizare, arcul nu se poate susține singur și se stinge la prima trecere naturală prin zero a curentului. Această metodă de stingere a arcului este eficientă, rapidă și nu necesită medii externe de stingere a arcului.

Î2: Ce cauzează funcționarea frecventă a siguranței și cum este abordată?

Funcționarea frecventă a siguranței indică de obicei defecțiuni ale sistemului. Cauzele primare sunt: ​​scurtcircuitul sistemului (curentul de defect topește elementul siguranței; defecțiunea trebuie localizată și eliminată înainte de a înlocui siguranța cu valoarea nominală corectă), suprasarcină susținută (funcționare peste curentul nominal pentru perioade lungi; sarcina trebuie redusă) sau selectarea incorectă a siguranței (valorul nominal al elementului siguranței este prea mic pentru aplicație; siguranța trebuie înlocuită cu valoarea nominală corectă).

Î3: Unde sunt aplicate în mod obișnuit comutatorul de întrerupere a sarcinii cu vid și aparatul combinat cu siguranțe?

Aparatul este potrivit pentru sisteme trifazate AC de medie tensiune. Aplicațiile tipice includ unități principale inel (RMU), substații compacte, întrerupătoare de secționare a liniilor de distribuție și protecția transformatorului atunci când sunt combinate cu siguranțe.

Î4: Poate acest aparat să înlocuiască un întrerupător de circuit în vid?

Nu. Aparatul este proiectat pentru comutarea sarcinii și, atunci când este echipat cu siguranțe, asigură protecție la scurtcircuit. Un întrerupător de circuit în vid este proiectat pentru a întrerupe atât curenții normali de sarcină, cât și curenții de defect de scurtcircuit direct. Pentru aplicațiile în care protecția împotriva defecțiunilor în amonte este deja furnizată, acest aparat oferă o soluție mai rentabilă decât un întrerupător complet cu vid.

De ce să alegeți SanGao?

1. Capacitate de producție

SanGao operează un site de 10 mu (6.667 m²) în Liushi, Zhejiang, cu 10.000 m² de suprafață de producție, care găzduiește linii dedicate de asamblare și testare pentru aparatele de comutare de medie tensiune.

2. Echipa tehnică

Compania are 120 de angajați, inclusiv 20 de ingineri de nivel mediu până la superior, care acoperă proiectarea mecanică, izolarea de înaltă tensiune și asigurarea calității. Capitalul social este de 81,68 milioane RMB, activele totale de aproximativ 200 milioane RMB.

3. Sisteme de calitate certificate

Producția se desfășoară conform certificărilor ISO 9001:2008, ISO 14001 și ISO 45001. Acestea necesită control documentat al furnizorului, inspecție la intrare, verificări în proces și testare finală de acceptare.

4. Trasabilitatea procesului

n Sistemul ERP urmărește materialele, operațiunile de producție și înregistrările de testare. Fiecare unitate este serializată cu datele de testare arhivate pentru o trasabilitate completă.

5. Testare de rutină

Fiecare aparat este supus unor teste de rezistență dielectrică (circuit principal și pământ), teste de funcționare mecanică sub control manual și electric și măsurători de rezistență de contact. Unitățile de probă sunt supuse unor teste de curent de scurtă durată pentru validare de 20 kA / 4 s.

6. Parteneriate tehnice

SanGao colaborează cu Xi'an Senyuan, Beijing Electrical Research Institute și Xi'an High Voltage Research Institute pentru testarea tipului și conformitatea cu standardele GB și IEC.

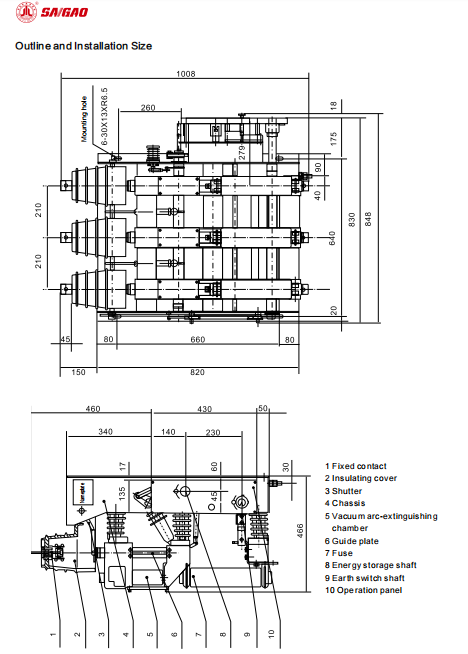

Defalcarea componentelor

Nu.	Componentă
1	Contact fix
2	Capac izolator
3	Obturator
4	Şasiu
5	Camera de stingere a arcului cu vid
6	Placa de ghidare
7	Siguranță
8	Puț de stocare a energiei
9	Arborele comutatorului de împământare
10	Panoul de operare
