Întrerupător de încărcare cu vid de înaltă tensiune pentru interior cu întrerupător de împământare

Întrerupător de încărcare cu vid de înaltă tensiune pentru interior cu întrerupător de împământare de la furnizorul și producătorul chinez SanGao Electric, o soluție de distribuție solidă din punct de vedere tehnic și rentabilă. Evaluată la 12 kV și 630 A, cu o capacitate de rezistență de scurtă durată de 20 kA, această unitate este utilizată pentru conectarea și deconectarea în siguranță a circuitului pentru sisteme trifazate AC 50 Hz, potrivite pentru unitățile principale inelare urbane, dulapuri de alimentare industriale, receptoare transformatoare și puncte de secționalizare de distribuție rurală.

Trimite o anchetă

Descriere produs

Întrerupătorul de sarcină cu vid de înaltă tensiune de interior AC cu întrerupător de împământare de la Sangao este potrivit pentru rețeaua inelă trifazată AC50Hz sau sursa de alimentare terminală și echipamentele electrice industriale, este folosit în principal pentru controlul sarcinii și protecția la scurtcircuit. Comutatorul de întrerupere a sarcinii produce și întrerupe curentul de sarcină, curentul în buclă închisă, transformatorul fără sarcină și curentul de încărcare a cablului. Combinația poate întrerupe orice curent până la curentul nominal de scurtcircuit. Distanța de izolare cu acțiune directă și camera de stingere a arcului sunt legate, cu funcție manuală și electrică. Mecanismul său unic de antrenare permite camerei de stingere a arcului să suporte tensiune înaltă doar în momentul închiderii și realizării, ceea ce realizează volum mic și greutate redusă.

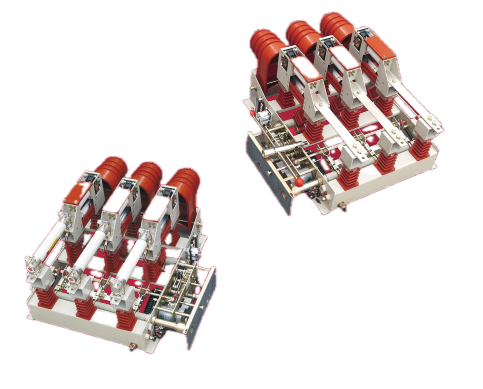

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Ce este Vacuum Load Breaker?

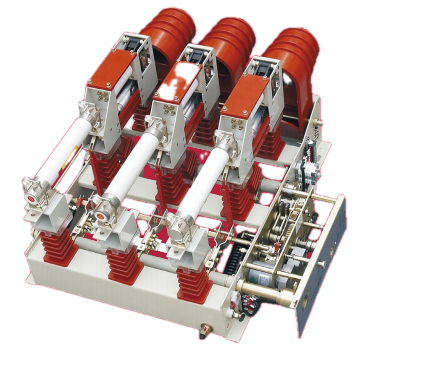

Acest întrerupător de încărcare cu vid de înaltă tensiune pentru interior cu întrerupător de împământare este un dispozitiv de comutare interioară trifazat AC 50Hz pentru rețea inelă, surse de alimentare terminale și aplicații pentru echipamente industriale. Unitatea folosește un întrerupător cu vid pentru stingerea arcului și un mecanism de acționare cu arc (manual sau electric). Un întrerupător de împământare opțional cu blocare mecanică și obturator de împământare asigură izolarea vizibilă pentru întreținere. Când este echipat cu siguranțe, ansamblul întrerupe curenții de scurtcircuit prin acționarea știftului. Tensiune nominală 12 kV, curent nominal 630 A, curent de scurtă durată 20 kA.

Funcțiile produsului

Comutarea curentului de sarcină

Întrerupătorul de sarcină cu vid de înaltă tensiune AC de interior cu întrerupător de împământare produce și întrerupe curenți de sarcină de până la 630 A în condiții normale de funcționare, acoperind sarcinile tipice ale alimentatorului și transformatorului.

Comutarea curentului în buclă închisă

Comută curenții în buclă închisă în configurațiile de rețea inelă, permițând transferul de sarcină între alimentatoare fără a întrerupe alimentarea clienților din aval.

Comutarea curentului de transformator fără sarcină

Comutatorul nostru de deconectare de înaltă tensiune în aer liber de întrerupere a vidului produce și întrerupe curenții fără sarcină ai transformatoarelor cu o capacitate de până la 1600 kVA, corespunzând nivelurilor de curent de excitație în stare de echilibru ale transformatoarelor de distribuție.

Comutarea curentului de încărcare prin cablu

Produce și întrerupe curenții de încărcare a cablurilor pentru secțiunile de cablu subterane sau aeriene, permițând punerea sub tensiune și deconectarea alimentatoarelor de cablu.

Protecție la scurtcircuit (cu siguranțe)

Atunci când este configurat cu siguranțe de limitare a curentului, mecanismul cu știfturi al siguranței acționează bara de declanșare a comutatorului, deschizând toate cele trei faze la detectarea defecțiunii. Ansamblul poate întrerupe orice curent până la valoarea nominală a scurtcircuitului, oferind un strat secundar de protecție unde întreruptoarele sau releele din amonte sunt dispozitivele primare de eliminare a defecțiunilor.

Izolare de întreținere

Întrerupătorul de împământare integrat, atunci când este închis, asigură o legătură vizibilă la pământ pe partea de sarcină. Obturatorul de împământare blochează fizic accesul la piesele sub tensiune, permițând personalului de întreținere să verifice izolarea și să lucreze în siguranță la echipamentele din aval.

Întrerupător de întrerupere a sarcinii vs. întrerupător de circuit în vid

Caracteristica	Comutator de întrerupere a încărcăturii (această unitate)	Întrerupător în vid (VCB)
Comutare normală a curentului de sarcină	Da	Da
Întreruperea curentului de defect de scurtcircuit	Nu (doar cu combinație de siguranțe)	Da (până la capacitatea de rupere)
Întrerupător de împământare integrat	Opțiune standard	Nu este tipic; este necesar întrerupător de împământare separat
Aplicație tipică	Alimentator, inel principal, transformator de intrare unde protecția împotriva defecțiunii este în amonte	Dispozitiv principal de protecție pentru alimentatoare și transformatoare
Cost	Mai jos	Superior

Parametrii tehnici

Parametru	Valoare	Interpretare
Tensiune nominală	12 kV	Compatibil cu rețelele de distribuție standard de 10-12 kV din întreaga lume.
Curent nominal	630 A	Suporta sarcini tipice de alimentare și transformator de până la 10 MVA la 10 kV.
Curent de scurtă durată	20 kA (pentru 4 s)	Capabil să suporte curent de defect până când protecția din amonte elimină defecțiunea.
Întrerupător de împământare	Opțional (desemnat D)	Oferă împământare integrată cu capacitate de închidere.
Mecanism de operare	Mecanism cu arc (desemnat /T)	Suporta operare manuala si electrica; fiabilitate dovedită pe teren.

Proiectare structurală

Distanța de izolare cu acțiune directă și legătura camerei de stingere a arcului
Interrupția de izolare și întrerupătorul de vid sunt legate mecanic pentru a funcționa într-o singură mișcare. Acest lucru asigură că ruptura vizibilă este întotdeauna însoțită de un întrerupător complet deschis.

Mecanism de antrenare

Întrerupătorul este alimentat doar în momentul închiderii și deschiderii, reducând stresul electric asupra camerei de vid. Acest lucru permite o dimensiune mai compactă a întreruptorului și prelungește durata de viață a contactului.

Oblon de împământare

Un obturator metalic este poziționat între tuburile de contact fixe și mobile și este interblocat cu întrerupătorul de împământare. Când întrerupătorul de împământare este închis, obturatorul izolează fizic piesele sub tensiune, oferind o conexiune la pământ vizibilă și verificabilă pentru întreținere.

Interblocare mecanică

Împiedică închiderea întrerupătorului de împământare cu excepția cazului în care contactele principale sunt deschise și împiedică deschiderea contactelor principale în timp ce întrerupătorul de împământare este închis.

Câmpuri de aplicare

Întrerupătorul de sarcină cu vid de înaltă tensiune AC pentru interior cu întrerupător de împământare are compatibilități excelente:

1. Unități urbane inelare principale (RMU) pentru secționalizare și comutare a sarcinii.

2. Panouri de intrare pentru transformatoare și dulapuri de alimentare în distribuție industrială.

3. Puncte terminale de alimentare în rețele radiale.

4. Rețele de distribuție rurale – unitatea poate fi utilizată pentru a secționaliza alimentatoarele lungi, reducând zonele de întrerupere și permițând reglarea tensiunii prin comutarea băncilor de condensatoare.

5. Instalații interioare în tablouri de distribuție cu carcasă metalică; tehnologia de vid elimină utilizarea gazului SF6 și preocupările legate de mediu asociate.

Profilul companiei și capacitatea de producție

Facilitate: Site de 10 mu (6.667 m²) în Liushi, Zhejiang, cu 10.000 m² de spațiu de producție.

Forța de muncă: 120 de angajați, inclusiv 20 de profesioniști tehnici medii până la seniori. Capital social 81,68 milioane RMB, active totale de aproximativ 200 milioane RMB.

Certificari: ISO 9001:2008 (calitate), ISO 14001 (mediu), ISO 45001 (sănătate și securitate în muncă).

Controlul procesului: sistem ERP pentru achiziționarea materialelor, fabricarea și trasabilitatea. Testele de rutină includ rezistența dielectrică, funcționarea mecanică și verificarea rezistenței de contact pe fiecare unitate.

Parteneriate tehnice: Colaborări cu Xi'an Senyuan, Beijing Electrical Research Institute și Xi'an High Voltage Research Institute pentru teste de tip și conformitate cu standardele.

FAQ

Î1: Poate acest întrerupător de încărcare cu vid de înaltă tensiune de interior cu întrerupător de împământare poate înlocui un întrerupător de circuit de vid?
Nu. Este proiectat doar pentru comutarea sarcinii. Pentru protecția la scurtcircuit, acesta trebuie să fie asociat cu siguranțe sau să se bazeze pe întrerupătoarele din amonte.

Î2: Ce întreținere este necesară pentru întrerupătorul cu vid?
Întrerupătorul cu vid este sigilat și nu necesită întreținere. Verificările de rutină implică funcționarea mecanică, lubrifierea și verificarea interblocării.

Î3: Selectorul de împământare este standard sau opțional?
Selectorul de împământare este opțional (desemnat D). Când este specificat, este interblocat mecanic cu contactele principale pentru întreținere în siguranță.

Î4: Care este timpul obișnuit de livrare și posibilitatea de personalizare?
Unitățile standard cu mecanism cu arc și întrerupător de împământare sunt livrate în 4-6 săptămâni. Personalizările (contacte auxiliare, montaj, modificări de mecanism) sunt disponibile la cerere.

Parametrii tehnici

Puteți verifica două versiuni ale datelor parametrilor pentru întrerupătorul nostru de întrerupere a sarcinii de tip cărucior de mână cu combinație de întrerupător de deconectare de mai jos:

Întrerupătorul de sarcină cu vid de înaltă tensiune de interior AC cu întrerupător de împământare de la Sangao este potrivit pentru rețeaua inelă trifazată AC50Hz sau sursa de alimentare terminală și echipamentele electrice industriale, este folosit în principal pentru controlul sarcinii și protecția la scurtcircuit. Comutatorul de întrerupere a sarcinii generează și întrerupe curentul de sarcină, curentul în buclă închisă, transformatorul fără sarcină și curentul de încărcare a cablului. Combinația poate întrerupe orice curent până la curentul nominal de scurtcircuit. Distanța de izolare cu acțiune directă și camera de stingere a arcului sunt legate, cu funcție manuală și electrică. Mecanismul său unic de antrenare permite camerei de stingere a arcului să suporte tensiune înaltă doar în momentul închiderii și realizării, ceea ce realizează volum mic și greutate redusă.

Nu.	Articol	Unitate	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Tensiune nominală	KV	12	12
2	Frecvența nominală	HZ	50	50
3	Curent nominal	A	630	125
4	Tensiune de rezistență la frecvența de putere de 1 min Tensiunea de rezistență la impulsul fulgerului	KV	Distanța de deschidere a camerei de stingere a arcului: 30, fază la fază 42; pe distanța de izolare 48 Faza-la-faza 75; pe distanța de izolare 85	Distanța de deschidere a camerei de stingere a arcului: 30, fază la fază 42; pe distanța de izolare 48 Faza-la-faza 75; pe distanța de izolare 85
5	Curent dinamic nominal (vârf)	KA	50	-
6	Curent de stabilitate termică 4S	KA	20	-
7	Curent nominal de rupere a sarcinii active	A	630	125
8	Curent nominal de rupere în buclă închisă	A	630	125
9	Curent nominal de rupere de încărcare a cablului	A	10	10
10	Capacitatea de rupere a transformatorului fără sarcină	KVA	1250	1250
11	Curent nominal de întrerupere a scurtcircuitului	KA	-	31.5
12	Curent nominal de transfer, curent nominal de preluare	A	-	2000
13	Model de siguranță	-	SDLAJ-12	SFLAJ-12
14	Energia de ieșire a atacatorului	J	-	2-5 (mediu)
15	Curent nominal de scurtcircuit	KA	50	50
16	Curentul dinamic nominal al comutatorului de pământ	KA	50	50
17	Curentul de stabilitate termică 2S al comutatorului de pământ	KA	20	20
18	Tensiunea nominală a circuitului auxiliar	V	AC/CD220;110	AC/CD220;110
19	Durata de viață mecanică	-	10000	10000

Structura și dimensiunea instalării și defalcarea componentelor

Nu.	Componentă
1	Contact fix
2	Capac izolator
3	Obturator
4	Şasiu
5	Camera de stingere a arcului cu vid
6	Placa de ghidare
7	Siguranță
8	Puț de stocare a energiei
9	Arborele comutatorului de împământare
10	Panoul de operare
