De ce este întrerupătorul de împământare de înaltă tensiune esențial pentru siguranța și întreținerea sistemului de alimentare?

În sistemele de transport și distribuție a energiei, siguranța este primordială. O componentă adesea trecută cu vederea, dar esențială esteÎntrerupător de împământare de înaltă tensiune. Acest dispozitiv joacă un rol vital în protejarea atât a echipamentului, cât și a personalului în timpul întreținerii, condițiilor de defecțiune și operațiunilor de rutină. Acest articol examinează ce face un întrerupător de împământare, cum funcționează și de ce este indispensabil în instalațiile de comutare și substații de medie tensiune. De asemenea, ne uităm la calitatea producției, certificările și fiabilitateaSanGao aduce la această componentă electrică critică.

Eroul necunoscut al siguranței electrice

Când ne gândim la echipamente de înaltă tensiune, deseori ne vin în minte întrerupătoarele și transformatoarele. Cu toate acestea,Întrerupător de împământare de înaltă tensiuneeste la fel de esențială pentru funcționarea și întreținerea în siguranță a sistemelor de alimentare. Instalat în interiorul dulapurilor sau substațiilor de distribuție, acest dispozitiv oferă o cale fiabilă către masă, asigurând că tehnicienii pot lucra în siguranță la echipamentele deconectate și că curenții de defect sunt gestionați eficient.

Fără un întrerupător de împământare care funcționează corespunzător, echipele de întreținere s-ar confrunta cu riscul de alimentare accidentală, tensiuni induse de la liniile sub tensiune adiacente și supratensiuni tranzitorii periculoase.SanGao, o întreprindere de înaltă tehnologie cu sediul în capitala electrică a Chinei Liushi, produce de ani de zile aceste componente esențiale, respectând standarde stricte de calitate și deservind diverse industrii, de la renovarea rețelei urbane până la centralele eoliene.

Ce este un întrerupător de împământare de înaltă tensiune?

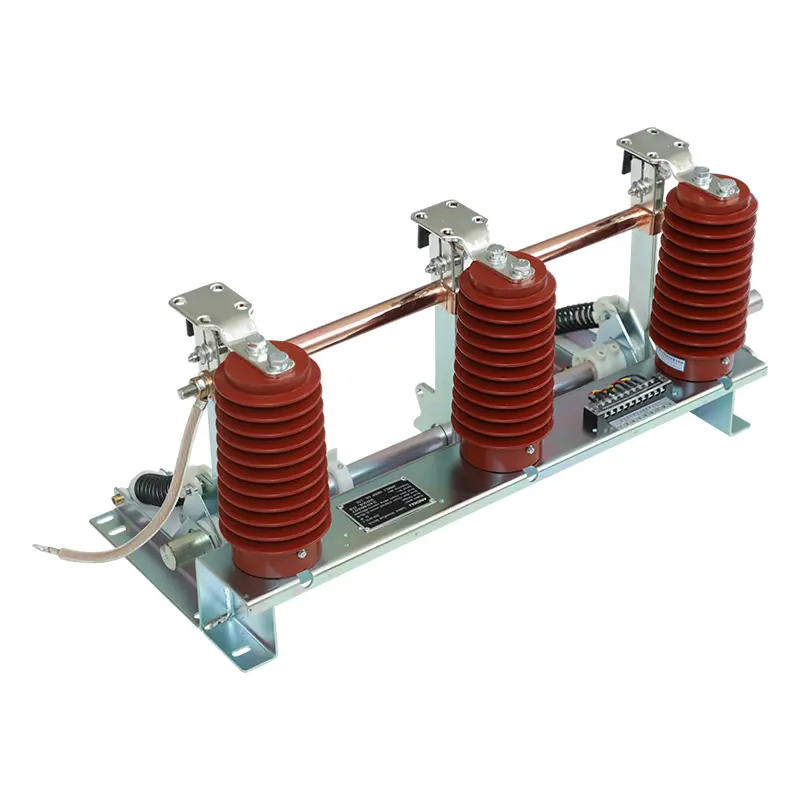

TheÎntrerupător de împământare de înaltă tensiuneeste un dispozitiv de comutare mecanic conceput pentru a conecta o parte specifică a unui circuit electric la masă. Este instalat în mod obișnuit în aparate de comutare de înaltă tensiune (3-12 kV, sisteme trifazate AC 50/60 Hz) și este acționat manual sau cu un mecanism motor. Structura sa primară constă dintr-un suport, un ansamblu cuțit de împământare, contacte fixe, un senzor, un arbore rotativ, arcuri de compresie, manșoane conductoare și conexiuni flexibile.

Când este închis, cuțitul de împământare face contact ferm cu contactul static, creând o cale de împământare cu impedanță scăzută. Această cale servește multiple funcții de siguranță și operaționale, pe care le vom explora mai jos.

Funcții cheie: Mai mult decât împământare

TheÎntrerupător de împământare de înaltă tensiuneservește mai multe funcții critice dincolo de simpla împământare:

Protecția personalului în timpul întreținerii

Când un întrerupător este deschis și izolat, bara colectoare adiacentă sau echipamentul poate încă transporta tensiune indusă sau sarcină reziduală. Întrerupătorul de împământare asigură o conexiune la pământ vizibilă și sigură, asigurând că personalul de întreținere este protejat împotriva alimentării accidentale sau a descărcării capacitive.

Limitarea supratensiunilor tranzitorii

În timpul defecțiunilor la pământ, în special în sistemele grele, pot apărea supratensiuni tranzitorii. Întrerupătorul de împământare limitează aceste supratensiuni prin furnizarea unei căi de impedanță scăzută, protejând astfel echipamentele sensibile și izolația.

Eliminarea tensiunilor induse

În cazul liniilor de transmisie paralele pe același turn, liniile deconectate pot experimenta în continuare tensiuni induse de la liniile sub tensiune adiacente din cauza cuplajului electrostatic și electromagnetic. Întrerupătoarele de împământare de pe aceste linii oferă o cale pentru a disipa acești curenți induși, prevenind pericolele.

Curenți de scurtcircuit de închidere

Unele întrerupătoare de împământare sunt proiectate să se închidă împotriva curenților de scurtcircuit. Această capacitate asigură că întrerupătorul poate fi acționat chiar și în condiții de defecțiune, oferind siguranță suplimentară în timpul procedurilor de urgență.

Stabilirea unei referințe neutre de sistem

În stațiile cu transformatoare de putere mari, întrerupătorul de împământare ajută la menținerea unui punct de referință constant al tensiunii, stabilizând rețeaua electrică și asigurând funcționarea în siguranță.

Aplicații: Unde se folosește?

TheÎntrerupător de împământare de înaltă tensiuneeste utilizat pe scară largă în sistemele de distribuție și transport de energie, inclusiv:

• Renovarea rețelelor de energie urbană și rurală– Modernizarea infrastructurii învechite necesită o împământare fiabilă pentru siguranță și conformitate.

• Substații și dulapuri de distribuție– Ansambluri de comutație integrate la medie tensiune.

• Centrale eoliene și hidrocentrale– Asigurarea de împământare pentru generatoare și transformatoare.

• Industrii metalurgice și petrochimice– Protejarea echipamentelor și a personalului în medii dure.

• Instalatii feroviare si miniere– Asigurarea împământării sigure în sistemele de tracțiune.

• Proiecte de energie pentru clădiri rezidențiale și comerciale– Pentru alimentatoare de intrare și sisteme de urgență.

TheSanGaoAvantaj: Calitate și Fiabilitate

SanGaoși-a construit o reputație pentru echipamente de înaltă calitate de înaltă tensiune. Unitatea de producție a companiei se întinde pe 10.000 de metri pătrați, cu un capital social de 81,68 milioane de yuani și active totale de aproximativ 200 de milioane de yuani. Cu 120 de angajați, inclusiv 20 de profesioniști tehnici de nivel superior și mediu,SanGaomenține un accent puternic pe cercetare și dezvoltare și asigurarea calității.

Compania aderă la ISO 9001:2008 managementul calității, ISO 14001 managementul de mediu și OHSMS 18001 sisteme de sănătate și securitate în muncă. De asemenea, folosește management ERP modern și echipamente avansate de testare pentru a asigura fiecareÎntrerupător de împământare de înaltă tensiuneîndeplinește standarde riguroase de performanță. Colaborând cu instituții precum Xi'an Senyuan și Institutul de Cercetare Electrică din Beijing,SanGaose asigură că produsele sale sunt în fruntea ingineriei electrice.

Întrerupătoarele lor de împământare sunt proiectate cu un mecanism robust care utilizează arcuri de compresie pentru a asigura o închidere/deschidere rapidă și fiabilă, cu o presiune de contact constantă menținută prin arcurile cu disc. Acest design asigură o rezistență scăzută la contact și o durată lungă de viață chiar și în condiții de funcționare frecventă.

Întrebări frecvente (FAQ)

Î: Care este scopul principal al unui întrerupător de împământare de înaltă tensiune?

R: Scopul său principal este de a oferi un punct de împământare vizibil și sigur pentru echipamentele deconectate de sub tensiune, protejând tehnicienii de alimentările accidentale și disipând tensiunile și sarcinile induse.

Î: Unde este instalat de obicei întrerupătorul de împământare?

R: Este instalat de obicei în interiorul dulapurilor de comutație de medie tensiune (3-12kV), precum și în stații și pe partea de linie a transformatoarelor.

Î: Se poate închide un întrerupător de împământare împotriva unui curent de scurtcircuit?

R: Da, multe întrerupătoare de împământare sunt evaluate pentru curent de închidere în scurtcircuit, permițându-le să fie operate în siguranță chiar și în condiții de defecțiune.

Î: Cum protejează întrerupătorul de împământare împotriva tensiunilor induse?

R: Pe liniile de transmisie care rulează paralel cu liniile sub tensiune, întrerupătorul de împământare oferă o cale pentru ca curenții induși să curgă la pământ, prevenind apariția tensiunilor periculoase pe liniile deconectate.

Concluzie

TheÎntrerupător de împământare de înaltă tensiunepoate să nu fie cea mai strălucitoare componentă a unui sistem de alimentare, dar importanța sa nu poate fi exagerată. Protejează vieți, protejează echipamentele scumpe și asigură funcționarea stabilă a rețelei în timpul defecțiunilor și întreținerii. Prin furnizarea unei căi de pământ fiabile, ajută la prevenirea accidentelor, reduce timpul de nefuncționare și menține integritatea rețelei electrice.

SanGaooferă întrerupătoare de împământare care combină un design mecanic robust, materiale de înaltă calitate și un control strict al calității pentru a oferi performanțe de încredere în aplicațiile solicitante. Cu o bază tehnică puternică și angajament pentru îmbunătățirea continuă,SanGaoa devenit un furnizor de încredere pentru utilități electrice, fabrici industriale și proiecte de infrastructură în China și nu numai.

Dacă sunteți în căutarea unei surse de încredere de întrerupătoare de împământare de înaltă tensiune sau aveți nevoie de asistență tehnică pentru proiectul dvs. specific, vă invităm săcontactS.U.A astăzi. Echipa lor de inginerie cu experiență poate oferi specificații ale produselor, soluții personalizate și asistență în timp util. Luați legătura prin site-ul web al companiei sau prin e-mail pentru a discuta cerințele dvs. și pentru a descoperi cumSanGaopoate contribui la siguranța și eficiența sistemelor dumneavoastră de alimentare.
