Întrerupător de împământare de înaltă tensiune

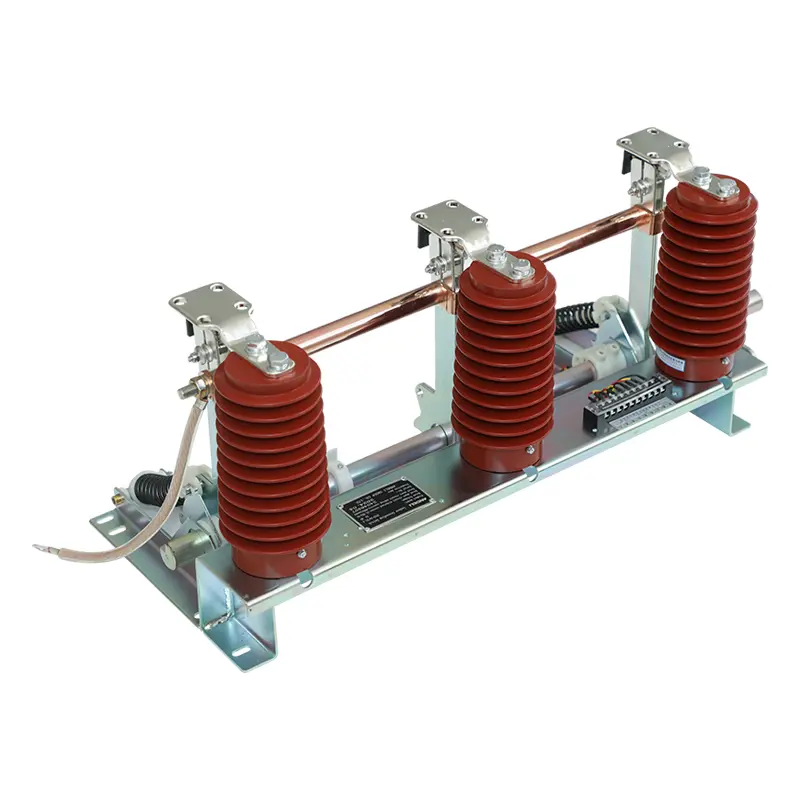

Întrerupătorul durabil de împământare de înaltă tensiune SanGao este potrivit pentru sistemul de alimentare trifazat de interior 3-12kV AC 50 (60) Hz și este utilizat împreună cu diverse dulapuri de înaltă tensiune. Poate fi folosit și pentru împământarea întreținerii echipamentelor electrice de înaltă tensiune. Structura sa principală este întrerupătorul de împământare, care constă dintr-un suport, un ansamblu cuțit de împământare, un contact static, un senzor, un arbore rotativ, un braț rotativ, un arc de compresie, un manșon conductor și o conexiune flexibilă.

Când mecanismul de acționare închide comutatorul de împământare, cuplul de acțiune face ca arborele principal să depășească cuplul de rezistență, împingând brațul manivelă să se rotească în direcția de închidere, astfel încât tija de operare de pe cuțitul de împământare să treacă prin punctul mort al arcului de compresie, iar arcul de compresie eliberează energie, astfel încât comutatorul de împământare să fie închis rapid în poziția de închidere. Cuțitul de împământare de pe ansamblul cuțitului de împământare este în contact ferm și fiabil cu partea de flanșă (muchia cuțitului) a contactului static prin arcul disc.

Când se aplică un cuplu, arborele principal învinge cuplul principal și forța arcului pentru a conduce brațul să se rotească în direcția de deschidere, iar arcul de compresie al cuțitului de împământare trece.

Care este scopul comutatorului de împământare?

Comutatorul de împământare de înaltă tensiune este utilizat pentru a furniza fire de împământare pentru sistemele subterane sau conectate în delta.

Întrerupătorul de împământare permite conectarea sarcinilor fază la fază.

Întrerupătorul de împământare din substație este împământat pentru a forma o împământare de impedanță scăzută pentru a menține sistemul neutru.

Întrerupătorul de împământare din dulapul de distribuție asigură că amplitudinea supratensiunii tranzitorii este limitată în timpul unei defecțiuni puternice de împământare.

Este folosit pentru împământarea echipamentelor electrice pentru a îndeplini cerințele de protecție.

Care este funcția întrerupătorului de împământare?

Întrerupătorul de împământare de înaltă tensiune este conectat la întrerupătorul de circuit, iar atunci când întrerupătorul de circuit este decuplat și scos, bara colectoare adiacentă întreruptorului este legată automat la pământ prin întrerupătorul de împământare. Acest proces protejează tehnicienii, personalul de întreținere și utilizatorii de tensiuni accidentale.

Este utilizat pentru a preveni electricitatea statică și curenții de inducție electromagnetică. În două sau mai multe linii aeriene de transmisie pe același turn sau în conexiune paralelă adiacentă, atunci când una sau mai multe linii sunt scoase de sub tensiune, liniile deconectate vor genera tensiune indusă și curent indus datorită inducției electromagnetice și inducției electrostatice dintre ele și liniile sub tensiune adiacente. Prin urmare, întrerupătoarele de împământare sunt potrivite pentru astfel de linii.

Întrerupătorul de împământare de înaltă tensiune este utilizat pentru a închide curentul de scurtcircuit. Întrerupătorul de împământare cu curent nominal de închidere de scurtcircuit ar trebui să se poată închide la orice tensiune aplicată (inclusiv tensiunea nominală) și orice curent (inclusiv curentul nominal de închidere de scurtcircuit). Curentul nominal de scurtcircuit de închidere al întrerupătorului de împământare este egal cu curentul nominal de rezistență de vârf.

Comutatorul de împământare de înaltă tensiune din substație joacă un rol important în transformatoarele de putere mari sau grele, deoarece permite rețelei electrice să aibă un punct de referință constant al tensiunii. În caz contrar, tensiunea poate varia de la un loc la altul. Asigurați siguranța transformatoarelor și a personalului care utilizează energie electrică.
