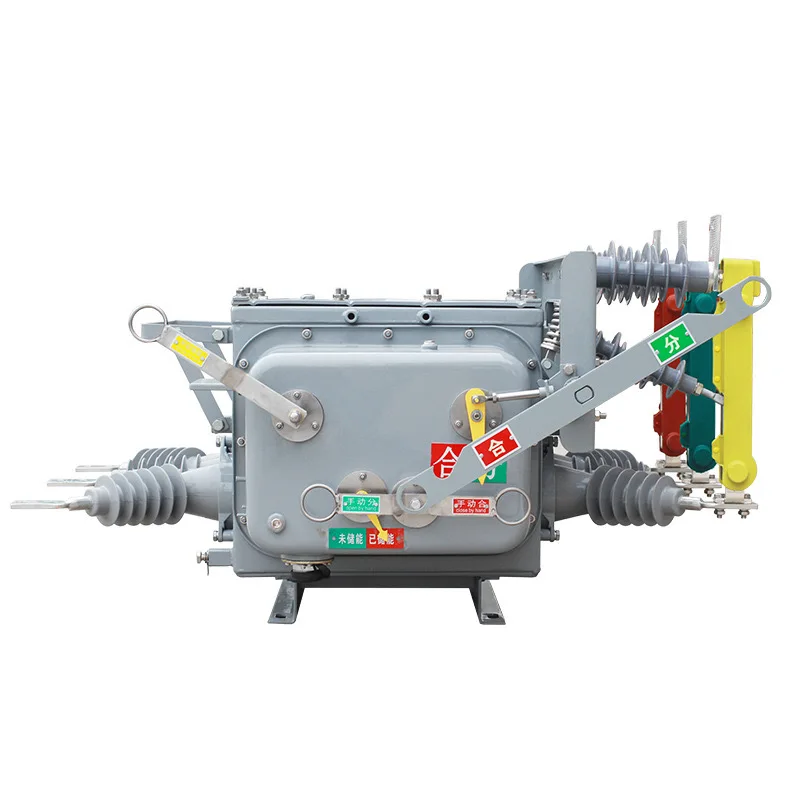

Modul de întrerupător trifazat SanGao - Caracteristici, moduri de control și informații despre aplicație
Abstract
Întreruptoarele trifazate sunt componente critice în infrastructura modernă de distribuție a energiei, în special în mediile comerciale și industriale. Spre deosebire de întreruptoarele monofazate utilizate în medii rezidențiale, aceste dispozitive sunt proiectate pentru a gestiona tensiuni mai mari și sarcini electrice mai mari. Modulul de întrerupător trifazat SanGao oferă control flexibil prin semnale externe sau temporizatoare interne, oferind izolație fiabilă, protecție la suprasarcină și capacități de comutare manuală. Acest articol prezintă o prezentare tehnică cuprinzătoare a caracteristicilor modulului, modurilor de operare, specificațiilor cheie, scenariilor de aplicație și mecanismelor de siguranță, ajutând inginerii și integratorii de sistem să ia decizii informate pentru proiectarea robustă a sistemului electric.
Cuprins
Odată cu creșterea rapidă a automatizării industriale și a distribuției de energie comercială, întreruptoarele trifazate au evoluat de la simple dispozitive de protecție la unități inteligente care combină controlul, protecția și izolarea. Modulul de întrerupător trifazat SanGao, compatibil cu mediile de simulare Simulink, oferă două moduri de control flexibile: control extern al semnalului (0 V pentru deschidere, tensiune pozitivă pentru închidere) și control intern bazat pe temporizator (timpi de comutare prestabiliți). Această versatilitate simplifică foarte mult integrarea și testarea sistemului. În acest articol, analizăm detaliile tehnice ale acestui modul și oferim îndrumări practice privind selecția și aplicarea.
✦ ✦ ✦
1. Prezentare generală a modulului întrerupător trifazat
Modulul de întrerupător trifazat SanGao este format din trei întrerupătoare independente unipolare interblocate mecanic pentru a funcționa simultan printr-un singur mâner de comutare. Poate fi conectat în serie cu sarcini trifazate pentru a controla toate fazele simultan. Mecanismul de stingere a arcului este identic cu cel al întrerupătoarelor standard, iar modulul include circuite de atenuare Rs-Cs încorporate pentru a suprima supratensiunile de comutare - esențial atunci când este conectat la sarcini inductive sau surse de curent.
Comutator de izolare
Oferă o deconectare vizibilă de la sursa de alimentare cu un singur mâner care operează simultan toți cei trei poli - servește și ca întrerupător de siguranță.
Protector de circuit
Fiecare pol are un curent nominal (de exemplu, 5A) cu declanșare la suprasarcină. La suprasarcină, mânerul se deplasează în poziția „oprit” și nu poate fi închis forțat până când defecțiunea este înlăturată – cunoscută sub denumirea de funcționare „fără deplasare”.
Comutator de control manual
Cu caracteristica sa specială de declanșare în serie cu întârziere și capacitatea mare de întrerupere a scurtcircuitului, poate fi utilizat ca întrerupător de comandă directă pornire/oprire a motorului în limitele valorii sale – numit și întrerupător de circuit al motorului.
Simulare și control
Suportă modul de control extern (prin intrarea Simulink, 0 = deschis, pozitiv = închis) și modul de control intern (setați timpii de comutare în caseta de dialog). Toți cei trei poli răspund la același semnal de control.
✦ ✦ ✦
2. Funcții de bază și moduri de operare
Întrerupătorul trifazat SanGao oferă două moduri de control pentru a se potrivi nevoilor diferitelor aplicații. Înmodul de control extern, pictograma modulului afișează un port de intrare de control, permițând comutarea în timp real prin semnalele Simulink. Înmodul de control intern, timpii de comutare sunt prestabiliți în caseta de dialog pentru secvențele de sincronizare automate. În ambele moduri, același semnal de control acționează toate cele trei întrerupătoare, asigurând funcționarea sincronă.
2.1 Rolul circuitului Snubber
Când întrerupătorul este conectat la sarcini inductive (de exemplu, motoare, transformatoare) sau surse de curent, deschiderea circuitului poate genera supratensiuni induse mari care pot deteriora izolația sau întrerupătorul însuși. Circuitul de amortizare Rs-Cs încorporat absoarbe eficient această energie, limitând vârfurile de supratensiune și protejând atât întrerupătorul, cât și echipamentul din aval. Utilizatorii pot alege să activeze sau să dezactiveze acest circuit în funcție de tipul de sarcină.
2.2 Caracteristicile deplasării și mecanismul „Trip-Free”.
Funcția „fără declanșare” asigură că atunci când are loc o suprasarcină sau un scurtcircuit, mecanismul intern forțează contactele să se deschidă și mânerul se deplasează în poziția de declanșare. Încercarea de a împinge mânerul închidere nu va reînchide contactele până când defecțiunea este înlăturată și mânerul este resetat. Aceasta oferă o barieră de siguranță intrinsecă, prevenind realimentarea în timp ce o defecțiune persistă.
- Control extern semnal (0 V / tensiune pozitivă)
- Control intern al temporizatorului
- Circuit de amortizare Rs‑Cs (opțional)
- Mecanism fără deplasări
- Caracteristica de declanșare în serie cu întârziere
- Capacitate mare de rupere la scurtcircuit
✦ ✦ ✦
3. Specificațiile tehnice cheie explicate
Selectarea întreruptorului trifazat potrivit necesită o înțelegere aprofundată a parametrilor tehnici ai acestuia. Tabelul de mai jos rezumă principalele specificații ale modulului SanGao și implicațiile lor practice pentru selecție.
| Caietul de sarcini | Valoare/Descriere tipică | Impactul asupra selecției |
|---|---|---|
| Curent nominal (pe pol) | 5A (personalizat) | Determină curentul maxim continuu de funcționare; trebuie să depășească curentul maxim în regim permanent al sarcinii. |
| Numărul de poli | 3 poli (funcționare simultană) | Potrivit pentru sisteme trifazate cu trei sau patru fire; se asigură că toate fazele sunt comutate împreună. |
| Modul de control | Semnal extern / Temporizator intern | Modul extern se potrivește automatizării de la distanță; modul intern se potrivește aplicațiilor cu timp fix. |
| Caracteristica călătoriei | Declanșare în serie cu întârziere | Permite suprasarcini pe termen scurt (de exemplu, pornirea motorului) fără declanșări neplăcute. |
| Capacitatea de întrerupere a scurtcircuitului | Ridicat (verificați datele specifice modelului) | Trebuie să depășească curentul de scurtcircuit potențial la punctul de instalare pentru a elimina defecțiunile în siguranță. |
| Circuitul Snubber | Rs-C încorporate, opțional | Esențial pentru sarcinile inductive pentru a proteja întrerupătorul și sarcina. |
Sfat de selecție:Pe lângă capacitatea de curent și de întrerupere, luați în considerare temperatura ambientală, altitudinea și stilul de montare. Consultați asistența tehnică SanGao pentru recomandări personalizate.
✦ ✦ ✦
4. Aplicații industriale și Ghid de selecție
Întreruptoarele trifazate sunt utilizate pe scară largă în centrele de control al motoarelor, panourile de distribuție, echipamentele de automatizare industrială și materialele comerciale pentru clădiri. În funcție de aplicație, acestea pot servi ca întrerupătoare principale, dispozitive de protecție a ramurilor sau întrerupătoare de funcționare a motorului. Mai jos sunt cazuri tipice de utilizare și indicii de selecție.
4.1 Domenii majore de aplicare
- Controlul motorului industrial:Utilizate ca demaroare directe, necesitând o caracteristică de declanșare cu întârziere pentru a evita declanșarea la curentul de pornire.
- Protecția liniei de distribuție:Instalat în plăcile principale sau sub-distribuție pentru a proteja împotriva supraîncărcărilor și scurtcircuitelor, cu o coordonare adecvată cu dispozitivele din amonte/aval.
- Grupuri electrogene de urgență:Acționează ca întrerupător de ieșire a generatorului, oferind izolație și rezistând la posibile supracurențe tranzitorii.
- Sisteme HVAC:Protejează compresoarele, ventilatoarele și alte motoare din echipamentele de aer condiționat și de refrigerare - necesită, de asemenea, caracteristici de întârziere.
4.2 Pași de selecție
- Determinați tipul de încărcare:Rezistiv sau inductiv? Are aprindere de pornire? Aceasta decide caracteristica de deplasare necesară.
- Calculați curentul de funcționare:Pe baza puterii de sarcină și a tensiunii, calculați curentul maxim de linie și adăugați o marjă de siguranță de 20-30%.
- Estimarea curentului de scurtcircuit:Obțineți curentul de scurtcircuit potențial de la sistemul de alimentare; capacitatea de rupere a întreruptorului trebuie să fie mai mare.
- Alegeți modul de control:Controlul semnalului extern dacă este necesară operarea la distanță/automată; cronometru intern dacă este necesară doar comutarea programată.
- Luați în considerare cerințele de amortizor:Pentru sarcini inductive (motoare, transformatoare), activați întotdeauna circuitul amortizor.
✦ ✦ ✦
5. Caracteristici de protecție de siguranță
Siguranța este prioritatea principală în proiectarea electrică. Întrerupătorul trifazat SanGao încorporează multiple mecanisme de protecție care protejează nu numai circuitul și echipamentul, ci și personalul.
- Protecție la suprasarcină:Unitatea de declanșare magnetică termică deschide circuitul atunci când curentul depășește valoarea nominală pentru o perioadă susținută, prevenind supraîncălzirea cablului.
- Protecție la scurtcircuit:Declanșarea magnetică acționează instantaneu în cazul unui scurtcircuit, întrerupând curentul de defect în câteva milisecunde pentru a minimiza daunele.
- Funcția de izolare:Cu mânerul în poziția „oprit”, spațiul de contact suficient și distanța de izolație asigură o întrerupere vizibilă, îndeplinind cerințele de izolare.
- Anti-reînchidere fără deplasări:Împiedică reînchiderea în timp ce o defecțiune persistă, eliminând riscul de eroare umană.
Memento de siguranță:Înainte de orice instalare, întreținere sau înlocuire, verificați întotdeauna dacă alimentarea din amonte este complet deconectată și testați pentru tensiune zero. Respectați toate codurile locale de siguranță electrică.
✦ ✦ ✦
Întrebări frecvente
Ce înseamnă „fără declanșare” într-un întrerupător trifazat?
„Fără declanșare” înseamnă că atunci când are loc o suprasarcină sau un scurtcircuit, mecanismul intern forțează contactele să se deschidă și mânerul se deplasează în poziția de declanșare. Mânerul nu poate fi ținut închis manual cât timp există defecțiunea, asigurându-se că circuitul nu poate fi reactivat până când defecțiunea este eliminată și mânerul este resetat.
Care este diferența dintre modurile de control extern și intern?
Înmodul de control extern, modulul primește un semnal de la o intrare Simulink (0 = deschis, pozitiv = închis), făcându-l potrivit pentru integrarea cu sistemele de automatizare. Înmodul de control intern, utilizatorul setează orele de deschidere/închidere direct în caseta de dialog a modulului, iar întrerupătorul urmează acel program prestabilit – ideal pentru operațiuni cu timp fix sau ciclice.
Când trebuie utilizat circuitul amortizor?
Ori de câte ori întrerupătorul este conectat la sarcini inductive (motoare, transformatoare, reactoare) sau surse de curent, oprirea poate genera supratensiuni induse mari. Circuitul amortizor Rs‑Cs este esențial pentru a absorbi această energie. Modulul include un amortizor încorporat care poate fi activat după cum este necesar.
Cum aleg caracteristica de declanșare potrivită pentru sarcinile motorului?
Motoarele consumă de 5-7 ori curentul lor nominal în timpul pornirii. Un întrerupător cu declanșare instantanee s-ar declanșa inutil. Prin urmare, selectați un întrerupător cu acaracteristica de declanșare în serie cu întârziere(protecție la suprasarcină în timp invers) care permite supracurențe de scurtă durată, protejând în același timp împotriva supraîncărcărilor susținute și scurtcircuitelor. Caracteristica de întârziere a modulului SanGao este proiectată în acest scop.
Cei trei poli pot fi acționați independent?
Nu. Blocarea mecanică internă asigură că toți cei trei poli sunt acționați de un singur mâner, garantând întrerupere/rupere simultană. Acest lucru previne condițiile de pierdere de fază care ar putea deteriora echipamentele trifazate.
Cum pot verifica capacitatea de rupere a întreruptorului este adecvată?
Capacitatea de rupere trebuie să fie mai mare decât curentul de scurtcircuit posibil la punctul de instalare. Această valoare este furnizată de obicei de proiectantul sistemului sau obținută dintr-un studiu de scurtcircuit. Capacitatea nominală de rupere a întreruptorului este specificată în fișa sa de date; asigurați-vă că atinge sau depășește valoarea calculată.
✦ ✦ ✦
Alegeți o protecție trifazată fiabilă pentru sistemul dvs. de alimentare
Fie pentru controlul motoarelor industriale, distribuția comercială sau echipamentele de automatizare, modulul de întrerupător trifazat SanGao oferă protecție și control sigur, flexibil și fiabil. Contactați-ne astăzi pentru asistență în selecția experților și pentru testarea mostrelor.
