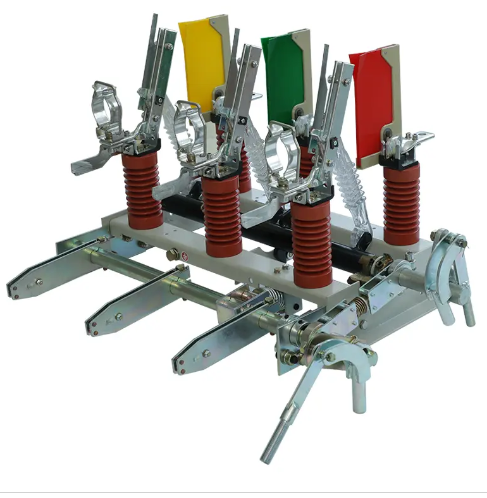

Întrerupătoare de întrerupere a încărcăturii de aer Sangao: comutare MV sigură, simplă și durabilă

În peisajul energetic actual în evoluție, operatorii de rețele de distribuție se confruntă cu o presiune crescândă pentru a asigura timpul de funcționare, reducerea impactului asupra mediului și reducerea costului total de proprietate. Comutatorul de întrerupere a încărcăturii de aer abordează toate cele trei provocări cu un design testat în timp, dar îmbunătățit continuu. Spre deosebire de comutatoarele SF₆ care necesită manipulare periodică a gazelor și prezintă riscuri de gaze cu efect de seră sau de dispozitivele umplute cu ulei care necesită întreținere dezordonată, comutatorul de aer folosește cel mai abundent și inofensiv mediu – aerul. Simplitatea sa mecanică se traduce prin mai puține puncte de defecțiune, în timp ce indicatorii clari de poziție și mecanismele de interblocare reduc erorile operaționale. Acesta este motivul pentru care utilitățile, dezvoltatorii de energie regenerabilă și unitățile industriale din întreaga lume apelează la comutatoarele de întrerupere a încărcăturii de aer ca soluție preferată de izolare și comutare.

1. Paradigma de fiabilitate a comutatoarelor de întrerupere a sarcinii de aer

Ce face ca un comutator de întrerupere a încărcăturii de aer să fie cu adevărat fiabil? La San Gao Electric, credem că este sinergia a patru piloni:simplitatea structurală– mai puține piese în mișcare reduc modurile de defecțiune;izolatie naturala– aerul elimina riscurile de scurgere si toxicitatea;stingerea arcului robust– designul optimizat magnetic și al fluxului de aer asigură o întrerupere constantă; şisiguranță pentru operator– blocajele mecanice și indicarea clară a stării previn funcționarea greșită. Aceste atribute sunt validate prin teste riguroase și decenii de experiență pe teren în diverse climate și condiții de încărcare.

1.1 De ce aerul – imperativul verde

Efortul de eliminare treptată a SF₆ se accelerează la nivel mondial datorită potențialului său extrem de ridicat de încălzire globală (GWP ≈ 23.500). În timp ce SF₆ oferă o izolație superioară, emisiile ciclului de viață – de la scurgeri până la eliminarea sfârșitului de viață – impun o povară grea pentru mediu. Întrerupătoarele de întrerupere a sarcinii de aer oferă o alternativă directă și dovedită pentru aplicațiile de medie tensiune. Cu o geometrie adecvată a electrodului și tehnici de control al arcului, aerul poate întrerupe în siguranță curenții de sarcină de până la 1250 A la 24 kV. În plus, comutatoarele de aer sunt în mod inerent imune la variațiile de presiune a gazului cauzate de schimbările de temperatură, asigurând performanțe consistente în climate dure, de la deșerturi până la substații de mare altitudine.

2. Avantajele tehnice de bază

Comutatorul de întrerupere a încărcăturii de aer de la San Gao se bazează pe principii dovedite, încorporând în același timp îmbunătățiri de inginerie modernă pentru o fiabilitate sporită, siguranță și ușurință în integrare. Mai jos sunt principalele diferențieri care ne deosebesc produsul.

• Tensiune nominală: 12kV / 24kV
• Curent nominal: 630A / 1250A
• Capacitate de producere a scurtcircuitului (vârf): 50kA
• Rezistenta mecanica: ≥ 10.000 de operatii
• Rezistenta electrica: ≥ 5.000 de operatii
• Clasa de protectie: IP4X (interior) / IP54 (exterior)
• Temperatura ambianta: -25°C ~ +55°C
• Altitudine: până la 3000 m

2.1 Performanța de stingere a arcului

Camera cu arc folosește o combinație de câmp magnetic longitudinal și flux de aer autogenerat. Când contactul în mișcare se separă, arcul este antrenat de forțele magnetice într-un set de plăci de separare a arcului, unde este alungit, răcit și stins la următorul curent zero. Această metodă minimizează arderea contactelor și permite o capacitate ridicată de comutare repetitivă. San Gao a validat designul prin mii de teste de întrerupere, inclusiv scenarii riguroase de pornire a motorului și de comutare a bancilor de condensatori, pentru a asigura o funcționare fiabilă în cele mai solicitante condiții.

2.2 Mecanism de operare – Simplitate și securitate

Mecanismul de acționare este disponibil în versiuni cu energie stocată cu arc sau manual, ambele având configurații anti-pompare și contacte auxiliare. Mânerul manual oferă feedback ergonomic al forței, iar indicatorul de poziție este clar vizibil de la distanță. Pentru controlul de la distanță, poate fi integrat un motor opțional, permițând interfațarea fără probleme cu SCADA și sistemele de automatizare a distribuției. Sistemul de interblocare asigură că întrerupătorul nu poate fi deschis sau închis decât dacă este urmată secvența corectă, reducând substanțial riscul de eroare umană.

3. Specificațiile de performanță pe scurt

Următorul tabel oferă o comparație rapidă a parametrilor cheie între întrerupătorul de întrerupere a încărcăturii cu aer San Gao și un comutator de întrerupere a sarcinii tipic SF₆, ilustrând avantajele practice ale tehnologiei izolate cu aer.

4. Domenii cheie de aplicare și valoare

Întrerupătoarele de întrerupere a sarcinii de aer sunt instalate într-un spectru larg de rețele de medie tensiune. Mai jos sunt cele mai proeminente aplicații, împreună cu beneficiile specifice pe care le oferă în fiecare context.

• Rețele de distribuție urbane și rurale:Folosit ca unități montate pe stâlp sau pe inel pentru secționarea liniilor, transferul sarcinii și izolarea defecțiunilor – îmbunătățind automatizarea alimentatorului și fiabilitatea alimentării.
• Sisteme de alimentare industriale:Controlează motoare mari, transformatoare și alimentatoare din fabrici, mine și fabrici de procesare, oferind izolație locală și comutare fără întreținere complexă.
• Instalații de energie regenerabilă:Conectează și deconectează circuitele invertoarelor sau transformatoarelor din parcurile solare și eoliene, gestionând cu ușurință ciclistele zilnice frecvente.
• Proiecte de infrastructură:Căile ferate, aeroporturile, centrele de date și spitalele se bazează pe comutatoare de aer pentru izolarea alimentatorului de intrare/ieșire, asigurând întreținere în siguranță și disponibilitate ridicată.
• Substații de clădiri comerciale:Servește ca principal comutator de intrare sau de cuplare de autobuz în centre comerciale, turnuri de birouri și campusuri educaționale – contribuind la certificările pentru clădiri ecologice.

În fiecare dintre aceste scenarii, natura de întreținere a comutatorului de aer și ruptura vizibilă clară oferă liniște sufletească. De exemplu, în liniile de distribuție la distanță, lipsa manipulării gazului reduce drastic rulourile de camioane și timpul tehnicianului. În fermele solare, unde comutatoarele pot funcționa de mai multe ori pe zi, rezistența mecanică ridicată asigură mulți ani de funcționare fără probleme. Aceste beneficii din lumea reală sunt motivul pentru care planificatorii de sistem specifică din ce în ce mai mult întrerupătoarele de întrerupere a încărcăturii de aer ca alegere implicită pentru instalațiile de medie tensiune noi și renovate.

5. De ce San Gao Electric – Calitate și inovație

San Gao Electric nu este doar un producător de întrerupătoare - suntem un partener în construirea unei infrastructuri de alimentare mai sigure și mai inteligente. Cu sediul în Liushi, inima industriei electrice din China, fabrica noastră de 10.000 m² și echipa de peste 120 de profesioniști cu experiență sunt dedicate livrării de produse care îndeplinesc cele mai înalte standarde internaționale. Cu un capital social de 81,68 milioane RMB și active totale care se apropie de 200 milioane RMB, avem stabilitatea financiară și profunzimea tehnică pentru a sprijini proiecte de anvergură în întreaga lume.

Angajamentul nostru față de calitate se reflectă în certificările noastre ISO9001, ISO14001 și OHSMS18001. Am construit relații de afaceri puternice în Europa, Americi, Australia și Africa, câștigând o reputație de partener de încredere pentru soluții de înaltă tensiune. Dincolo de întrerupătoarele de întrerupere a sarcinii de aer, portofoliul nostru de produse include întrerupătoare de întrerupere a sarcinii în vid, întrerupătoare de circuit, deconectatoare, descărcătoare de supratensiune și accesorii pentru transformatoare - oferind protecție și control complet pentru orice rețea de medie tensiune.
