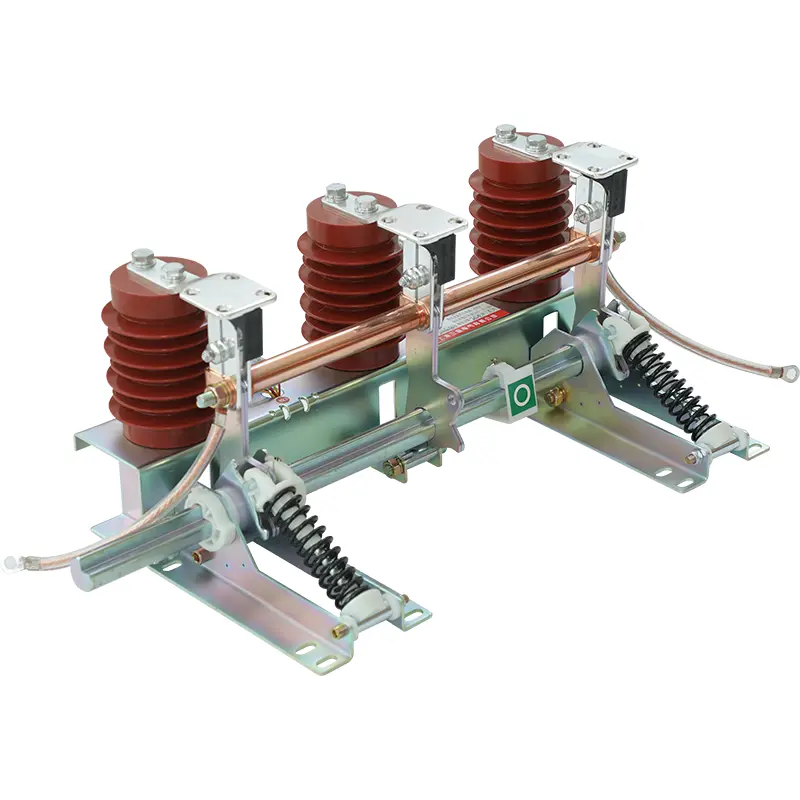

Comutator de împământare de interior AC cu cuțit de împământare de mare viteză

Comutator de împământare de interior AC cu cuțit de împământare de mare viteză de la SanGao oferă echipamente specializate de împământare de medie tensiune dedicate controlului riscurilor în timpul întreținerii echipamentelor de alimentare din interior. Acoperind condițiile de lucru de la 3 kV până la 12 kV AC trifazat 50/60 Hz, designul său cuțit de împământare de mare viteză scurtează timpul de acțiune la împământare și minimizează amenințările de siguranță pentru echipele de întreținere.

Răspuns rapid la împământare pentru întreținere mai sigură la medie tensiune

În timpul întreținerii echipamentelor de înaltă tensiune, viteza de împământare și fiabilitatea mecanică afectează direct siguranța operatorului. Când un circuit a fost izolat, întrerupătorul de împământare oferă o cale de împământare controlată pentru a preveni pericolele neașteptate de tensiune.

Designul cuțitului de împământare de mare viteză permite finalizarea rapidă a operațiunii de împământare prin mișcarea coordonată a arborelui de operare, a brațului manivelă, a mecanismului cu arc și a ansamblului cuțitului de împământare.

Comutatorul de pământ de interior AC cu cuțit de pământ de mare viteză este utilizat în principal pentru:

• Împământați echipamentele electrice de înaltă tensiune în timpul întreținerii

• Protejați tehnicienii de apariția accidentală a tensiunii

• Limitați riscurile cauzate de tensiune indusă și electricitate statică

• Asigurați căi de curent de defect de împământare în sistemele electrice

Spre deosebire de conexiunile simple de împământare, un întrerupător de împământare dedicat asigură o funcționare mecanică controlată și o poziție de împământare definită în interiorul sistemelor de comutație.

Cum funcționează structura cuțitului de mare viteză pentru pământ?

Performanța de funcționare a comutatorului de pământ AC pentru interior cu cuțit de împământare de mare viteză depinde în mare măsură de interacțiunea dintre componentele mecanice.

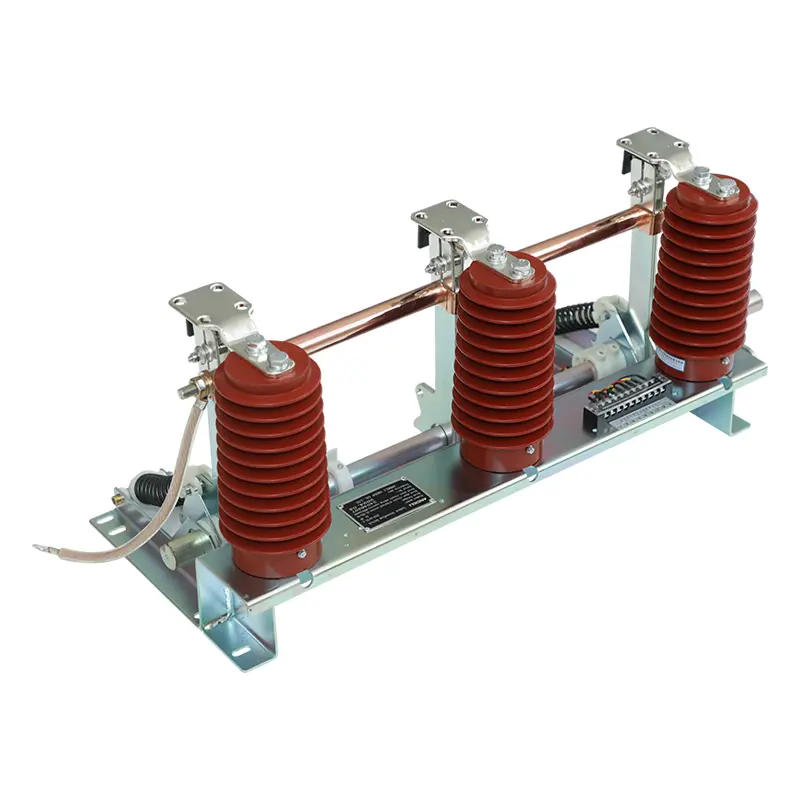

Structura principală include:

• Consola

• Ansamblu cuțit de împământare

• Contact static

• Senzor

• Arbore rotativ

• Braț rotativ

• Arc de compresie

• Manșon conductiv

• Conexiune flexibilă

Când mecanismul de acționare închide întrerupătorul de împământare, cuplul de operare antrenează arborele principal și brațul rotativ spre poziția de închidere. După depășirea punctului mort al arcului de compresie, energia arcului stocată este eliberată, permițând ansamblului cuțitului de împământare să se miște rapid în poziția închisă.

Cuțitul de împământare menține contactul ferm cu contactul static prin structura arcului disc, ajutând la realizarea unei conexiuni electrice stabile.

Acest design mecanic ajută la îmbunătățirea:

• Consecvența vitezei de închidere

• Stabilitatea presiunii de contact

• Fiabilitatea în exploatare pe termen lung

Specificatii tehnice

Echipamentul este proiectat pentru aplicații interioare de medie tensiune, unde este necesară o funcționare sigură de împământare.

Scenarii de aplicație în care împământarea rapidă contează

Camere de întreținere a instalațiilor de distribuție interioare

În sălile de distribuție, personalul de întreținere are nevoie de o metodă fiabilă pentru a confirma împământarea echipamentului înainte de inspecție. Întrerupătorul de împământare oferă un punct de împământare dedicat după finalizarea procedurilor de izolare.

Sisteme de alimentare industriale

Fabricile care utilizează echipamente de medie tensiune pot necesita întreținere regulată a transformatoarelor, alimentatoarelor și aparatelor de comutare. Un mecanism stabil de împământare ajută la reducerea riscurilor în timpul opririlor programate.

Substații

Substațiile conțin mai multe circuite de înaltă tensiune în care tensiunea accidentală, curentul indus sau efectele electromagnetice pot crea pericole. Echipamentul de împământare ajută la stabilirea unui mediu de întreținere mai sigur.

Medii de linii de transmisie paralele

Când o linie aeriană este dezactivată în timp ce liniile din apropiere rămân sub tensiune, inducția electrostatică și electromagnetică poate crea tensiune indusă. Întrerupătoarele de împământare ajută la descărcarea acestor efecte și protejează lucrătorii de întreținere.

Controlul calității concentrat pe siguranța la împământare

Întrerupătoarele de împământare sunt componente legate de siguranță în sistemele de alimentare, astfel încât inspecția de fabricație trebuie să se concentreze atât pe funcționarea mecanică, cât și pe calitatea conexiunii electrice.

SanGao se aplică:

• Sistemul de management al calității ISO9001:2008

• Sistem de management de mediu ISO14001

• Sistemul de management al sănătăţii şi securităţii ocupaţionale OHSMS 18001

Pentru comutatorul de pământ AC pentru interior cu cuțit de împământare de mare viteză, controlul calității include:

• Verificarea preciziei mișcării cuțitului de împământare

• Inspectarea punctelor de conectare conductoare

• Verificarea consistenței funcționării mecanice

• Confirmarea stării produsului finit înainte de expediere

Acești pași de inspecție ajută la reducerea problemelor de reglare a instalării după ce echipamentul ajunge la locul proiectului.

FAQ

1. Care este scopul principal al acestui echipament de împământare?

Acesta oferă o cale de împământare pentru echipamentele electrice de înaltă tensiune în timpul întreținerii și ajută la protejarea tehnicienilor de pericolele accidentale de tensiune.

2. De ce este important designul cuțitului de pământ de mare viteză?

Mecanismul cu acțiune rapidă ajută lama de împământare să ajungă rapid în poziția închisă și să mențină contactul fiabil cu contactul static.

3. Ce sisteme de alimentare sunt potrivite pentru acest echipament?

Este potrivit pentru sistemele de alimentare de interior 3-12kV trifazate AC 50(60)Hz.

4. Poate fi instalat cu dulapuri de distribuție existente?

Da. Comutatorul de pământ AC pentru interior cu cuțit de împământare de mare viteză este proiectat să funcționeze împreună cu diferite dulapuri de comutare de înaltă tensiune, dar compatibilitatea instalării trebuie confirmată în funcție de designul specific al cabinetului.
