Comutator de înaltă tensiune de legare la pământ

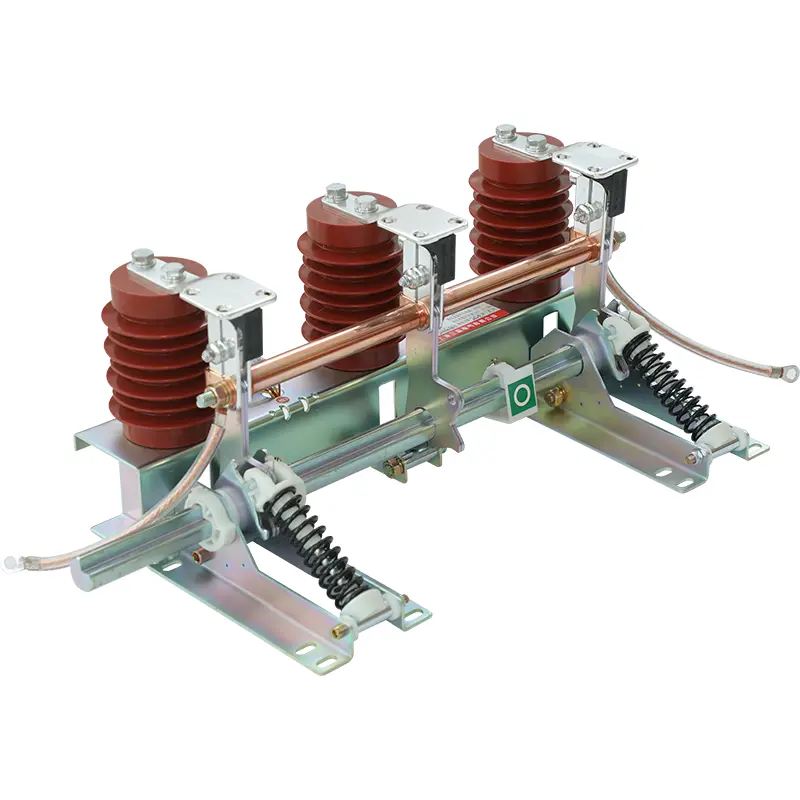

Comutator de înaltă tensiune de pământ făcut în China. Comutatorul Sangao este utilizat pentru a opri curentul de scurtcircuit și are o anumită capacitate de închidere a scurtcircuitului, precum și o stabilitate termică dinamică. Deoarece nu este necesar să spargeți curentul de încărcare și curentul de scurtcircuit, nu există un dispozitiv de stingere a arcului. Capătul inferior al întrerupătorului de pământ este de obicei conectat la punctul de împământare printr -un transformator de curent. Transformatorul curent poate oferi semnale pentru protecția releului.

Există multe structuri de întrerupătoare de pământ. Inclusiv un singur stâlp, pol dublu și trei comutatoare de pământ de pământ. Întrerupătoarele de pământ cu un singur pol sunt utilizate doar în sistemele de împământare a punctelor neutre. Polul dublu și trei structuri de poli sunt utilizate în sisteme neutre neutre și împărtășesc un mecanism de operare.

Comutatorul de înaltă tensiune de tensiune din comutator este utilizat pentru a împământa încărcarea rămasă după ce linia de alimentare este deconectată de la alimentarea. Chiar dacă întrerupătorul și izolatorul au tăiat sau deschid circuitul, încărcarea reziduală va rămâne în continuare în circuit. Comutatorul de legare la pământ este de obicei utilizat pentru a elibera încărcarea.

Întrerupătorul de înaltă tensiune de pământ are un mecanism de închidere cu acțiune rapidă. Aceștia pot proteja tehnicienii și lucrătorii atunci când apar curenți anormali. Sunt concepute pentru a rezista la scurtcircuite; De asemenea, pot fi motorizate. De exemplu, întrerupătoarele de înaltă tensiune de pământ și întrerupătoarele de legare la pământ de mare viteză. Comutatorul de legare la pământ în stație este capabil să genereze un scurtcircuit, protejând astfel alte echipamente electrice de deteriorare. Este utilizat în combinație cu o varietate de comutatoare de înaltă tensiune și poate fi, de asemenea, utilizat ca dispozitiv de protecție atunci când revizuiți echipamentele electrice de înaltă tensiune.

Comutatorul de legare la pământ, întreruptorul și întrerupătorul de izolare sunt conectate în unitatea principală a inelului (RMU). Dacă circuitul trebuie deconectat sau deconectat din întreținere sau alte motive, trebuie respectată secvența de funcționare corectă a acestor trei dispozitive (comutator de pământ, întrerupător și comutator de izolare). Dacă etapele corecte nu sunt respectate, nu numai că circuitul și echipamentul vor fi deteriorate, dar veți fi, de asemenea, pus în pericol. Pentru o instalare perfectă a acestor componente, puteți contacta Elecspare, un producător de comutator GIS, pentru a oferi medii izolatoare fiabile pentru echipamentul dvs.

Întrerupătoarele de legare la pământ și deconectoarele sunt adesea combinate într -un singur dispozitiv. În acest caz, deconectorul este echipat cu un comutator de pământ în plus față de contactele principale, care este utilizat pentru a împământa un capăt al deconectorului după deschidere. Principalele contacte și întrerupătoarele de legare la pământ sunt de obicei întrerupte mecanic, astfel încât întrerupătorul de pământ nu poate fi închis atunci când deconectarea este închisă, iar contactele principale nu pot fi închise atunci când întrerupătorul de pământ este închis.

Întrerupătoarele de pământ pot fi împărțite în tipuri deschise și închise. Sistemul conductiv al întrerupătorului de pământ deschis este expus la aer ca deconectorul; Sistemul conductiv al întrerupătorului de pământ închis este închis în SF6 viu sau în medii izolatoare (cum ar fi uleiul).

Obiectivul comutatorului de pământ de pământ este mult mai mic decât cel al publicului și nu este la fel de orientat către siguranță ca sistemul de joasă tensiune. Se concentrează mai mult pe fiabilitatea sursei de energie, fiabilitatea protecției și impactul asupra echipamentelor în caz de scurtcircuit. Deoarece calea curentă este blocată în principal de împământare, numai amplitudinea celei mai frecvente faze la scurtcircuitul solului este afectată de alegerea sistemului de împământare.
