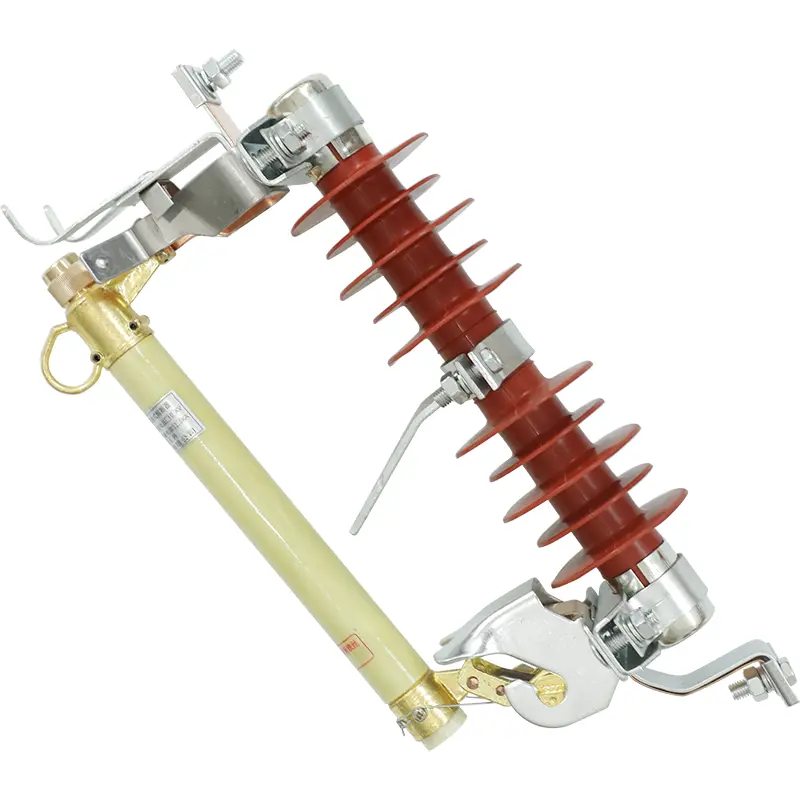

Decupajul siguranței de excludere a expulsării compozite de înaltă tensiune montat pe stâlp cu distins de arc

SangaoDecupajul siguranței de excludere a expulsării compozite de înaltă tensiune montat pe stâlp cu distins de arcFabricat în China reprezintă o evoluție semnificativă a designului pentru rețelele aeriene de distribuție a energiei electrice. Folosind o manta exterioara din compozit cu inaltime molecule in loc de portelanul greu traditional, acest decupaj usor, dar rigid din punct de vedere structural, ofera imunitate absoluta la fisurarea structurala, daunele cauzate de impact mecanic si defectiunile de urmarire. Separatorul de arc încorporat prezintă o căptușeală interioară specializată din fibră osoasă care sufocă activ arcurile electrice de temperatură înaltă în câteva milisecunde de la lichefierea elementului fuzibil, asigurând o curățare curată fără a risca deteriorarea colaterală a brațelor transversale adiacente sau liniilor de fază. Cumpărătorii angro aleg acest sistem compozit avansat pentru a minimiza costul general de întreținere a liniei și pentru a elimina erorile componentelor cauzate de arcurile electrice persistente de înaltă tensiune.

Expulzare cu dublă acțiune și disipare a arcului

Întrerupătoarele de decuplare standard se bazează exclusiv pe gravitație și goluri de aer pentru a elimina defecțiunile de medie tensiune, care pot duce la arc susținut sub sarcini inductive mari. Acest decupaj special pentru siguranța de excludere de înaltă tensiune, montat pe stâlp, compozit, cu distins de arc, încorporează un deosebitor de arc proiectat care elimină această limitare fizică. Tubul suport de siguranțe găzduiește elementul de siguranță metalic în interiorul unei camere cu pereți dubli: o căptușeală interioară din fibră osoasă înconjurată de o carcasă din fibră de sticlă epoxidica rezistentă la intemperii.

Când o suprasarcină sau un scurtcircuit declanșează curenți de defect, elementul siguranței se topește rapid. Energia termică intensă vaporizează instantaneu suprafața interioară a căptușelii din fibre osoase, eliberând o explozie de înaltă presiune de gaz deionizant. Această explozie de gaz elimină cu forță aerul ionizat din fundul tubului, stingând arcul electric în milisecunde. Simultan, mecanismul de operare eliberează zăvorul superior, făcând ca întreaga unitate de siguranțe să se răstoarne în jos și să cadă din poziția sa normală de lucru, stabilind o pauză vizuală clară pentru echipajele de utilități.

Specificații tehnice de performanță

Pentru a asigura compatibilitatea structurală exactă între structurile de utilități aeriene de medie tensiune, această decuplare a siguranței de evacuare compozită de înaltă tensiune montată pe stâlp cu distins arc funcționează strict în aceste limite de mediu și electrice verificate din fabrică:

• Anvelopa de funcționare a temperaturii ambientale:-30°C până la +40°C expunere continuă în aer liber.

• Pragul de evaluare altimetrică:Până la 1000 de metri altitudine (sunt necesare ajustări mecanice personalizate pentru distanțe care depășesc 1000 de metri).

• Gama de frecvență a sursei de alimentare CA:Nu mai puțin de 48 Hz și nu depășește rețelele de 52 Hz.

• Evaluarea toleranței la intensitatea seismică:Intensitatea seismică structurală maximă nu trebuie să depășească 7 grade.

• Viteza maxima admisa a vantului:Nu trebuie să depășească 35 de metri pe secundă.

• Mediul de aplicare principal:Sisteme de distribuție aeriană, stâlpi de utilități și robinete de izolare a ramurilor de linie.

Unde este implementat acest decupaj specializat?

Construcția robustă din compozit și capacitatea de stingere rapidă a arcului fac ca acest dispozitiv de protecție să fie ideal pentru mediile industriale solicitante:

• Hrănitoare aeriene măturate de vânt:Instalat pe stâlpi expuși, unde viteza vântului se apropie de 35 de metri pe secundă, asigurând că zăvorul mecanic rămâne blocat până când apare o defecțiune.

• Stalpi de ridicare a substației:Poziționat la joncțiunea critică în cazul în care firele de distribuție aeriene trec în cablurile subterane, prevenind defecțiunile de supracurent care se deplasează de la deteriorarea izolației sensibile subterane.

• Bucle de distribuție active din punct de vedere seismic:Corpul din polimer compozit rezistent la spargere absoarbe cu ușurință vibrațiile mecanice și mișcările structurale până la o intensitate seismică de 7 grade.

Standarde globale de transport maritim

Tranzitul în străinătate necesită apărare grea împotriva umidității ridicate, aerului sărat și stresului fizic de manipulare. Sangao ambalează comenzile în vrac de decupaje pentru siguranțe de evacuare compozite de înaltă tensiune montate pe stâlp cu distins de arc în lăzi din lemn conforme cu exportul căptușite cu material greu de absorbție a șocurilor. Fiecare ladă este sigilată ermetic pentru a preveni umiditatea să degradeze căptușelile interne de stingere a arcului, asigurându-se că fiecare unitate ajunge la locul proiectului dumneavoastră în stare complet gata de instalare.

FAQ

Cum funcționează distincția arcului în timpul defecțiunilor de suprasarcină de curent scăzut în comparație cu scurtcircuitele de curent ridicat?

În timpul scurtcircuitelor cu curent ridicat, energia termică masivă creează o explozie rapidă, de înaltă presiune, care eliberează arcul instantaneu prin expulzare. Pentru supraîncărcări de curent scăzut, căptușeala interioară din fibră osoasă se bazează pe generarea localizată de gaz pentru a răci și a deioniza spațiul arcului, asigurând o întrerupere sigură chiar și atunci când fluxul de curent este abia peste pragul de topire.

De ce este preferată carcasa din polimer compozit față de porțelan în mediile utilitare cu vibrații mari?

Porțelanul vitrificat este fragil și predispus la micro-fracturare sub stres fizic continuu sau evenimente seismice. Carcasa noastră din polimer compozit are elasticitate ridicată și rezistență structurală, permițându-i să reziste la impacturi fizice, deteriorări cauzate de manipulare umană și forțe seismice de până la 7 grade fără defecțiuni structurale.

Această decuplare a siguranței de excludere a expulsării compozite de înaltă tensiune montată pe stâlp cu dispozitiv de separare a arcului necesită instrumente speciale pentru operarea manuală a echipajului de linie?

Nu. Mecanismul de operare superior are cârlige de tragere standard care sunt pe deplin compatibile cu hot-stick-uri convenționale, permițând lucrătorilor de linie să tragă manual unitatea de siguranțe pentru întreținerea de rutină a echipamentului sau izolarea liniei.
