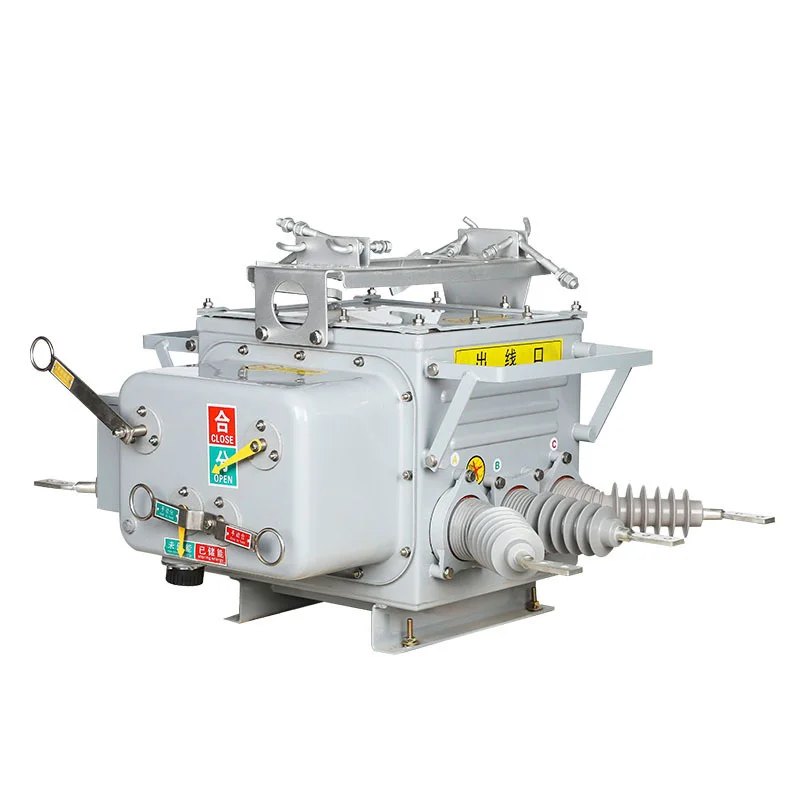

Întrerupător de circuit în vid de delimitare în aer liber

Întrerupătorul de circuit de delimitare în vid pentru exterior durabil SanGao (denumit în continuare „întrerupător de limită”) este potrivit pentru aparatele de distribuție de înaltă tensiune exterioare cu AC trifazat de 50 Hz și tensiune nominală de 33 kV și mai jos. Corpul întreruptorului este echipat cu cameră de stingere a arcului în vid, transformator de curent, transformator de curent cu secvență zero, etc. Întrerupătorul are mod de gestionare la distanță, funcție de control al protecției și funcție de comunicare. Poate judeca și detecta în mod fiabil substațiile, întreprinderile industriale și miniere și rețelele electrice urbane și rurale în scopul controlului și protecției. Potrivit special pentru funcționarea frecventă a curentului de secvență zero la nivel de miliamperi la nivel de sol și oraș și a curentului de scurtcircuit fază la fază, realizând eliminarea automată a defecțiunilor de împământare monofazată și a defecțiunilor de scurtcircuit fază la fază.

Întrerupătorul de vacuum de delimitare exterior întrerupe arcul în modul de vid și utilizează izolație cu gaz SF6. Cutia adoptă tehnologia avansată de etanșare cu gaz importat, rezistentă la explozie și cu structură de izolație, cu performanțe generale excelente de etanșare. Performanța de etanșare a conductelor de import și export a fost, de asemenea, îmbunătățită, iar performanța generală de etanșare este bună. Gazul SF6 umplut în interior nu trebuie să curgă sau să fie afectat de mediul extern. Mecanismul de acţionare cu arc a fost miniaturizat, iar performanţa acestuia a fost optimizată. Adoptarea transmisiei cu lanț principal și a sistemului de declanșare în mai multe etape, cu rezistență scăzută și creștere scăzută a temperaturii. Fiabilitatea și stabilitatea sa sunt superioare mecanismelor tradiționale cu arc.

Acest produs este instalat la limita de responsabilitate a liniilor aeriene de distribuție. Partea frontală a liniei de intrare a utilizatorului va elimina automat defecțiunile de împământare monofazată și defecțiunile de scurtcircuit fază la fază în sistemul utilizatorului, evitând răspândirea defecțiunilor în lumea utilizatorului la linia principală de transmisie, asigurând siguranța electrică a utilizatorilor care nu sunt defecte și îmbunătățind fiabilitatea electrică. Dacă defecțiunea este permanentă și reînchiderea stației eșuează, accidentul la locul utilizatorului de medie tensiune va avea ca rezultat întreruperea întregii linii principale de distribuție. Acest accident comun de transmisie în rețeaua electrică va cauza pierderi semnificative pentru societate.

starea de mediu

(1) Temperatura aerului din mediu: -40 ℃~+40 ℃; Schimbarea zilnică a temperaturii nu depășește 25 ℃; Conform proprietăților gazului SF6, atunci când temperatura ambiantă este de -40 ℃ și presiunea din interiorul rezervorului este de 0,05Mpa, SF6 este încă în stare gazoasă pentru a asigura funcționarea normală a produsului. Când temperatura ambiantă este de -40 ℃ și presiunea manometrică este de 0,05 Mpa, punctul de lichefiere al SF6 este -55 ℃; Când presiunea manometrică este zero, punctul de lichefiere SF6 nu va depăși -60 ℃.

(2) Viteza vântului care nu depășește 35 m/s;

(3) Un loc fără inflamabilitate, pericol de explozie, corozivitate chimică puternică (cum ar fi diverși acizi, alcalii sau fum) și vibrații puternice.

(4) Altitudine: ≤ 1000m;

(5) Grosimea acoperirii: 10mm;

(6) Nivel de poluare a aerului: Nivel 4;

(7) Intensitate seismică: ≤ 7 grade;

(8) Metoda de împământare a punctului neutru în rețeaua electrică: punctul neutru nu este împământat, este împământat printr-o bobină de suprimare a arcului, iar punctul zero este împământat printr-o rezistență scăzută.
