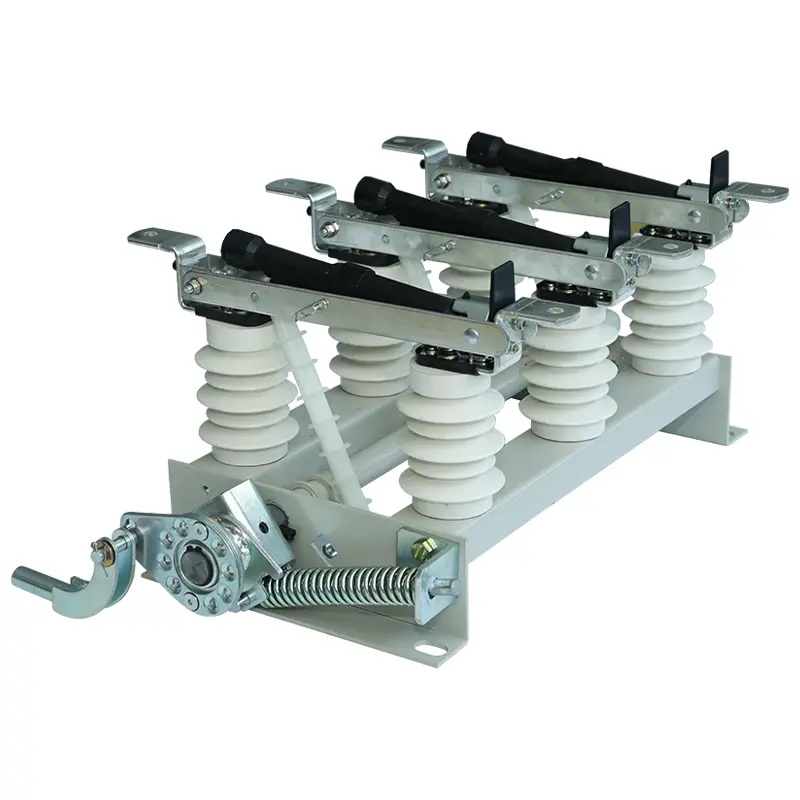

Comutator întrerupător de sarcină AC

Comutatorul China SanGao AC Load Breaker este un dispozitiv de siguranță esențial pentru orice echipament sau rețea care trece curent prin el. De obicei, în mediile industriale, curentul este împărțit în mai multe circuite printr-o cutie de întrerupător. Fiecare circuit va fi conectat în serie cu un întrerupător pentru a acționa imediat la detectarea unei anomalii, fără a fi nevoie de sisteme intermediare. Dacă nu există întrerupător, pot exista riscuri de incendiu, fum, deteriorarea echipamentului și șoc electric.

Avantaj

Fiabilitate și performanță

Siguranța proprietății și a personalului

Usor de folosit

Usor de instalat

Funcţie

Comutatorul întrerupător de sarcină AC este un întrerupător de sarcină multipolar manual sau electric.

Acestea se conectează și se deconectează în condiții de sarcină și asigură o izolare sigură.

Întrerupătorul AC Load Breaker este proiectat pentru aplicații extreme de până la 690 VAC - AC 23.

Interfața de izolare este conectată în serie cu camera de stingere a arcului de vid. Curenții dinamici și de stabilitate termică mai mari, precum și programele interdependente asigură continuitatea operațională. Bara colectoare și comutatorul de sarcină sunt complet izolate prin contacte fixe conice, capace izolatoare și supape. Întrerupătoarele cu vid, întrerupătoarele de împământare, supapele și ușile dulapurilor sunt interblocate cu „prevenție cinci” pentru a preveni funcționarea greșită. Mecanismul de acţionare a stocării energiei cu arc poate fi acţionat independent manual sau electric, realizând controlul de la distanţă. Sursa de alimentare cu CO poate fi o sursă de alimentare AC sau DC. Operarea manuală este de obicei situată pe partea dreaptă a comutatorului, dar poate fi schimbată în stânga sau în față, în funcție de cerințele utilizatorului.

Prin urmare, funcția de bază a unui întrerupător de sarcină de curent alternativ este aceeași cu cea a unei siguranțe, dar, spre deosebire de o siguranță, funcționarea întreruptorului nu deteriorează siguranța și poate fi resetată ulterior. De exemplu, întreruptoarele pot funcționa folosind stocarea energiei furnizată de dispozitive mecanice simple, cum ar fi arcuri, sau pot folosi efectele termice sau magnetice ale curentului de suprasarcină în sine pentru a deconecta conectorii lor electrici interni.

Pe piață există diverse tipuri de întreruptoare, iar caracteristicile acestora variază în funcție de tensiune, instalare, design extern, locație și mecanisme de comutare potrivite pentru aplicații specifice.

Cum să alegi un întrerupător?

Atunci când alegeți un întrerupător, trebuie luați în considerare mulți factori.

În primul rând, caracteristicile electrice de bază ale echipamentului implicat, cum ar fi:

Folosește curent alternativ sau curent continuu.

Factorul determinant al tensiunii este cea mai mare tensiune care poate fi aplicată între oricare doi conductori din circuit.

Nivelul curentului de scurtcircuit al echipamentului de protecție a dispozitivului de declanșare.

Alți factori includ tipul de mediu în care funcționează echipamentul, cum ar fi temperatura ambiantă. Acest lucru va afecta tipul de cutie de joncțiune sau dispozitiv de protecție necesar pentru a proteja întrerupătorul de factori precum umiditatea, temperatura și praful.

Există diferite tipuri de întrerupătoare de sarcină AC, una dintre principalele diferențe fiind utilizarea materialelor dielectrice (materiale nedielectrice în medii cu vid) pentru a suprima orice descărcare întâlnită. Aceste materiale dielectrice includ aerul, vidul, uleiul sau hexafluorura de sulf (SF6). Fiecare tip de întrerupător este potrivit pentru aplicații specifice:

Aer pentru aplicații de joasă presiune

Vidul este utilizat pentru aplicații de înaltă presiune

Uleiul este utilizat pentru aplicații cu presiune medie și înaltă

Gazul SF6 este cel mai utilizat și utilizat pe scară largă în majoritatea aplicațiilor de medie și înaltă tensiune deoarece are următoarele caracteristici:

Rigiditate dielectrică ridicată

Stabilitate termică și conductivitate

Densitate mare (de aproximativ cinci ori mai mare decât aerul)

inerţie

Netoxic

Se poate recombina rapid după ce sursa de scânteie se oprește

Pașii selectării unui întrerupător includ determinarea tipului de sarcină. Factorul cheie constă în faptul dacă sarcina este statică sau dinamică:

Dacă sarcina este statică, chiar și la putere maximă, consumul de curent nu va depăși curentul nominal.

Dacă sarcina este dinamică, curentul consumat de dispozitiv în timpul pornirii poate fi mai mare decât curentul nominal.

Sarcinile statice se referă de obicei la încălzitoare, în timp ce sarcinile dinamice se referă de obicei la motoare sau transformatoare.
